K8S 迁移至 openEuler 指导

软件介绍

Kubernetes 集群(以下简称 K8S)是一个开源的容器集群管理平台,可以实现容器集群的自动化部署、自动扩缩容、维护等功能。Kubernetes的目标是促进完善组件和工具的生态系统,以减轻应用程序在云上运行的负担。

Kubernetes 集群中存在两种节点,Master 节点和 Worker 节点。Master 节点是集群的控制节点,负责整个集群的管理和控制。针对集群执行的控制命令都是发送给 Master 节点的。Worker 节点是 Kubernetes 集群中的工作负载节点,Worker 上的工作负载由 Master 分配,当某个 Worker 宕机时,Master 会将上面的工作负载转移到其他节点上去。

本文描述使用两个节点来搭建 Kubernetes 集群的方法,一个作为 Master 节点,另一个作为 Worker 节点。

环境配置

软件平台

软件名称 版本号 安装方法
openEuler 20.03-LTS-SP2 iso
gnu 7.3.0
python3 3.7.4
bash 5.0.11

必要依赖包

软件名称 版本号 安装方法
docker-engine 18.09.0-101 见安装docker配置yum源
kubelet 1.15.10/1.18/1.16 见安装k8s组件
kubeadm 1.15.10/1.18/1.16 见安装k8s组件
kubectl 1.15.10/1.18/1.16 见安装k8s组件
kubernetes-cni 1.15.10/1.18/1.16 见安装k8s组件

说明: 本文适用于 K8S 1.15.10/1.18/1.16 三个版本,本文以 1.15.10 版本为例说明。

系统配置

修改主机配置

分别编辑 Master 和 Worker 节点的/etc/hosts 文件,在文件末尾添加 Master 和 Worker 节点的IP。

192.168.122.72 master
192.168.122.130 worker

安装 docker 配置 yum 源

  1. 可选,官方发布的镜像中已配置好 yum 源,不需要另外配置。如系统中没有配置任何 openEuler yum 源,则需要按照如下操作新增 repo 文件,baseurl值以发布版本中的源地址为准。

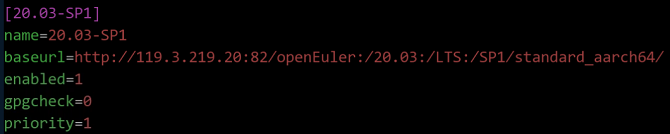

  • aarch64架构

    $ vim /etc/yum.repos.d/openEuler_aarch64.repo


  • x86架构

    $ vim /etc/yum.repos.d/openEuler_x86_64.repo


  1. 分别在 Master 和 Worker 节点上执行。 清除缓存中的软件包及旧的headers,重新建立缓存。

    $ yum clean all
    $ yum makecache

  2. 安装docker并启动相关服务,输出Docker的状态。

    $ yum -y install docker-engine
    $ systemctl daemon-reload
    $ systemctl status docker
    $ systemctl restart docker
    $ systemctl status docker
    $ systemctl enable docker


关闭防火墙和selinux

由于 nftables 后端兼容性问题,产生了重复的防火墙规则,需要关闭防火墙;为了使容器可以访问宿主机的文件系统,需要关闭 selinux。

分别在 Master 和 Worker 节点上执行如下命令,关闭防火墙和 selinux。

$ systemctl stop firewalld
$ systemctl disable firewalld
$ setenforce 0
$ sed -i '/^SELINUX=/s/enforcing/disabled/' /etc/selinux/config

配置 kubernetes yum 源

  1. 分别在 Master 和 Worker 节点上执行如下命令,配置 kubernetes 的 yum 源。

    • aarch64架构
    cat <<EOF > /etc/yum.repos.d/kubernetes.repo

    [kubernetes]
    name=Kubernetes
    baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-aarch64
    enable=1
    gpgcheck=1
    repo_gpgcheck=1
    gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
          http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
    EOF

    • x86架构:
    cat <<EOF > /etc/yum.repos.d/kubernetes.repo

    [kubernetes]
    name=Kubernetes
    baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
    enable=1
    gpgcheck=1
    repo_gpgcheck=1
    gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
          http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
    EOF

  2. 配置完成后,执行如下命令,清除缓存中的软件包及旧的 headers,重新建立缓存。

    $ yum clean all
    $ yum makecache


关闭交换分区

在安装 K8S 集群时,Linux 的 Swap 内存交换机制需要关闭,否则会因为内存交换影响系统的性能和稳定性。

  1. 分别在 Master 和 Worker 节点上执行如下命令,关闭交换分区。

    $ swapoff -a
    $ cp -p /etc/fstab /etc/fstab.bak$(date '+%Y%m%d%H%M%S')
    $ sed -i "s/\/dev\/mapper\/openeuler-swap/\#\/dev\/mapper\/openeuler-swap/g" /etc/fstab

  2. 执行如下命令查看是否修改成功。

    $ cat /etc/fstab


  3. 执行如下命令重启系统。

    $ reboot


软件安装

安装k8s组件

分别在 Master 和 Worker 节点上执行如下命令,安装 k8s 组件。

$ yum install -y kubelet-1.15.10 kubeadm-1.15.10 kubectl-1.15.10 kubernetes-cni-0.7.5

配置开机启动项

  1. 分别在 Master 和 Worker 节点上执行如下命令,配置开机启动 kubelet。

    $ systemctl enable kubelet

  2. 分别在 Master 和 Worker 节点上创建 /etc/sysctl.d/k8s.conf 文件,并添加如下内容。

    net.bridge.bridge-nf-call-ip6tables = 1
    net.bridge.bridge-nf-call-iptables = 1
    net.ipv4.ip_forward = 1
    vm.swappiness=0

  3. 分别在 Master 和 Worker 节点上执行如下命令,使修改生效。

    $ modprobe br_netfilter
    $ sysctl -p /etc/sysctl.d/k8s.conf


通过Docker下载组件

Master 和 Worker 节点通过 Docker 下载其他组件,下载镜像时需要根据架构选择相应的版本,以下命令分别两台节点上执行,操作步骤如下。

  1. 查看初始化所需镜像,执行如下命令,结果如图所示。

    $ kubeadm config images list


    ``

    说明:
    K8S所需镜像版本有可能会变动,故需查看列表匹配需要下载的Docker镜像,以下镜像版本仅供参考。

  2. 执行如下命令,从 DockerHub 上下载镜像。

    • aarch64架构
    $ docker pull gcmirrors/kube-apiserver-arm64:v1.15.10
    $ docker pull gcmirrors/kube-controller-manager-arm64:v1.15.10
    $ docker pull gcmirrors/kube-scheduler-arm64:v1.15.10
    $ docker pull gcmirrors/kube-proxy-arm64:v1.15.10
    $ docker pull gcmirrors/pause-arm64:3.1
    $ docker pull gcmirrors/etcd-arm64:3.3.10
    $ docker pull coredns/coredns:1.3.1

    • x86架构
    $ docker pull gcmirrors/kube-apiserver-amd64:v1.15.10
    $ docker pull gcmirrors/kube-controller-manager-amd64:v1.15.10
    $ docker pull gcmirrors/kube-scheduler-amd64:v1.15.10
    $ docker pull gcmirrors/kube-proxy-amd64:v1.15.10
    $ docker pull gcmirrors/pause-amd64:3.1
    $ docker pull gcmirrors/etcd-amd64:3.3.10
    $ docker pull coredns/coredns:1.3.1


    说明:
    如果配置了docker镜像库代理,可以直接将标签换为“k8s.gcr.io”并省略以下步骤。

  3. 执行如下命令,给已下载的镜像打标签。

    • aarch64架构
    $ docker tag gcmirrors/kube-apiserver-arm64:v1.15.10 k8s.gcr.io/kube-apiserver:v1.15.10
    $ docker tag gcmirrors/kube-controller-manager-arm64:v1.15.10 k8s.gcr.io/kube-controller-manager:v1.15.10
    $ docker tag gcmirrors/kube-scheduler-arm64:v1.15.10 k8s.gcr.io/kube-scheduler:v1.15.10
    $ docker tag gcmirrors/kube-proxy-arm64:v1.15.10 k8s.gcr.io/kube-proxy:v1.15.10
    $ docker tag gcmirrors/pause-arm64:3.1 k8s.gcr.io/pause:3.1
    $ docker tag gcmirrors/etcd-arm64:3.3.10 k8s.gcr.io/etcd:3.3.10
    $ docker tag coredns/coredns:1.3.1 k8s.gcr.io/coredns:1.3.1

    • x86架构
    $ docker tag gcmirrors/kube-apiserver-amd64:v1.15.10 k8s.gcr.io/kube-apiserver:v1.15.10
    $ docker tag gcmirrors/kube-controller-manager-amd64:v1.15.10 k8s.gcr.io/kube-controller-manager:v1.15.10
    $ docker tag gcmirrors/kube-scheduler-amd64:v1.15.10 k8s.gcr.io/kube-scheduler:v1.15.10
    $ docker tag gcmirrors/kube-proxy-amd64:v1.15.10 k8s.gcr.io/kube-proxy:v1.15.10
    $ docker tag gcmirrors/pause-amd64:3.1 k8s.gcr.io/pause:3.1
    $ docker tag gcmirrors/etcd-amd64:3.3.10 k8s.gcr.io/etcd:3.3.10
    $ docker tag coredns/coredns:1.3.1 k8s.gcr.io/coredns:1.3.1

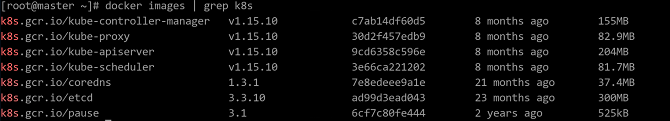

  4. 执行如下命令,查看上步中的镜像是否成功打上 k8s 标签,查询结果如下图所示:

    $ docker images | grep k8s


  5. 标签打好后,执行如下命令,删除当前环境上的旧镜像。

    • aarch64架构
    $ docker rmi gcmirrors/kube-apiserver-arm64:v1.15.10
    $ docker rmi gcmirrors/kube-controller-manager-arm64:v1.15.10
    $ docker rmi gcmirrors/kube-scheduler-arm64:v1.15.10
    $ docker rmi gcmirrors/kube-proxy-arm64:v1.15.10
    $ docker rmi gcmirrors/pause-arm64:3.1
    $ docker rmi gcmirrors/etcd-arm64:3.3.10
    $ docker rmi coredns/coredns:1.3.1

    • x86架构
    $ docker rmi gcmirrors/kube-apiserver-amd64:v1.15.10
    $ docker rmi gcmirrors/kube-controller-manager-amd64:v1.15.10
    $ docker rmi gcmirrors/kube-scheduler-amd64:v1.15.10
    $ docker rmi gcmirrors/kube-proxy-amd64:v1.15.10
    $ docker rmi gcmirrors/pause-amd64:3.1
    $ docker rmi gcmirrors/etcd-amd64:3.3.10
    $ docker rmi coredns/coredns:1.3.1


配置 Master 节点

  1. 在 Master 节点上执行如下命令,进行集群初始化。

    $ systemctl daemon-reload
    $ systemctl restart kubelet
    $ kubeadm init --kubernetes-version v1.15.10 --pod-network-cidr=10.244.0.0/16


    集群初始化成功后,界面显示信息如下。

    保存上图中的kubeadm join命令,在下文Worker节点加入集群步骤中需要执行该命令。

    说明: 使用 kubeadm 安装的 Kubernetes 会自动生成集群所需的证书。所有证书都存放在 /etc/kubernetes/pki 目录下。

  2. 按照初始化成功的控制台显示信息配置集群,命令如下所示。

    $ mkdir -p $HOME/.kube
    $ cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
    $ chown $(id -u):$(id -g) $HOME/.kube/config

  3. 在Master节点执行如下命令,查看集群节点信息。

    $ kubectl get node


    由于还没有配置calico网络,当前node状态为未就绪。

安装calico网络插件

  1. 分别在 Master 和 Worker 节点上执行如下命令,下载 calico 容器镜像。

    • aarch64架构
    $ docker pull calico/cni:v3.14.2-arm64
    $ docker pull calico/node:v3.14.2-arm64
    $ docker pull calico/kube-controllers:v3.14.2-arm64
    $ docker pull calico/pod2daemon-flexvol:v3.14.2-arm64

    • x86架构
    $ docker pull calico/cni:v3.14.2-amd64
    $ docker pull calico/node:v3.14.2-amd64
    $ docker pull calico/kube-controllers:v3.14.2-amd64
    $ docker pull calico/pod2daemon-flexvol:v3.14.2-amd64

  2. 分别在 Master 和 Worker 节点上执行如下命令,修改已下载的镜像标签

    • aarch64架构
    $ docker tag calico/cni:v3.14.2-arm64 calico/cni:v3.14.2
    $ docker tag calico/node:v3.14.2-arm64 calico/node:v3.14.2
    $ docker tag calico/kube-controllers:v3.14.2-arm64 calico/kube-controllers:v3.14.2
    $ docker tag calico/pod2daemon-flexvol:v3.14.2-arm64 calico/pod2daemon-flexvol:v3.14.2

    • x86架构
    $ docker tag calico/cni:v3.14.2-amd64 calico/cni:v3.14.2
    $ docker tag calico/node:v3.14.2-amd64 calico/node:v3.14.2
    $ docker tag calico/kube-controllers:v3.14.2-amd64 calico/kube-controllers:v3.14.2
    $ docker tag calico/pod2daemon-flexvol:v3.14.2-amd64 calico/pod2daemon-flexvol:v3.14.2

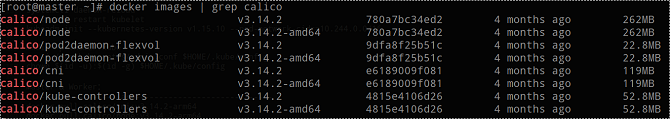

  3. 执行如下命令,查看是否成功打上 calico 标签。

    $ docker images | grep calico


  4. 分别在 Master 和 Worker 节点上执行如下命令,删除旧镜像

    • aarch64架构
    $ docker rmi calico/cni:v3.14.2-arm64
    $ docker rmi calico/node:v3.14.2-arm64
    $ docker rmi calico/kube-controllers:v3.14.2-arm64
    $ docker rmi calico/pod2daemon-flexvol:v3.14.2-arm64

    • x86架构
    $ docker rmi calico/cni:v3.14.2-amd64
    $ docker rmi calico/node:v3.14.2-amd64
    $ docker rmi calico/kube-controllers:v3.14.2-amd64
    $ docker rmi calico/pod2daemon-flexvol:v3.14.2-amd64

  5. 在 Master 节点上执行如下命令,下载 yaml 文件。

    $ wget https://docs.projectcalico.org/v3.14/getting-started/kubernetes/installation/hosted/kubernetes-datastore/calico-networking/1.7/calico.yaml --no-check-certificate

  6. 在 Master 节点上执行如下命令,部署 calico。

    $ kubectl apply -f calico.yaml

  7. 在 Master 节点上执行如下命令,查看节点状态,状态为 Ready 即表明安装成功。

    $ kubectl get nodes


加入集群

  1. 在 Worker 节点执行配置 Master 节点中保存的命令,将 Worker 节点加入集群。

    $ kubeadm join 192.168.122.72:6443 --token 9hyjsw.102m4qpmr93msfdv --discovery-token-ca-cert-hash sha256:ccf9a7762c7ae08fab3ec0649897b1de8e3ef37cf789517f42ea95fad0bd29b1


    说明: token默认有效期为24小时,若token超时,可在Master节点上执行命令kubeadm token create --print-join-command重新生成。

  2. 在Master节点上执行如下命令,查看集群中加入的子节点。

    $ kubectl get nodes

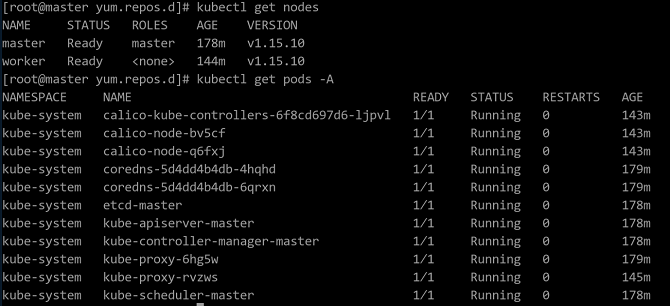

  3. 在Master节点上执行如下命令,查看集群中的 pod 状态,所有 pod 状态均为 Running 时表示配置成功,配置成功的界面显示如下图所示。

    $ kubectl get pods -A


查看状态信息相关命令

  • 查看所有 pods

    kubectl get pods -A

  • 查看当前节点上运行在某一命名空间的所有 pod。

    kubectl get pods -n $namespace

  • 查看某一命名空间下 pod 的详细信息。

    kubectl get pods -n $namespace -o wide

  • 查看单个 pod 信息,可用于定位 pod 状态异常问题。

    kubectl describe pod $podname -n $namespace

  • 删除pod,删除正在运行的pod,控制器会马上再创建一个新的

    kubectl delete pods $podname


软件卸载

如果不需要使用 k8s 集群时,可以按本章节操作,删除 k8s 集群,以下命令需要分别在 Master 和 Worker 节点上执行。

  1. 执行如下命令,清空 k8s 集群设置

    $ kubeadm reset
    $ rm –rf $HOME/.kube/config

  2. 执行如下命令,删除基础组件镜像。

    $ docker rmi k8s.gcr.io/kube-apiserver:v1.15.10
    $ docker rmi k8s.gcr.io/kube-controller-manager:v1.15.10
    $ docker rmi k8s.gcr.io/kube-scheduler:v1.15.10
    $ docker rmi k8s.gcr.io/kube-proxy:v1.15.10
    $ docker rmi k8s.gcr.io/pause:3.1
    $ docker rmi k8s.gcr.io/etcd:3.3.10
    $ docker rmi k8s.gcr.io/coredns:1.3.1

  3. 执行如下命令,卸载管理软件。

    $ yum erase –y kubelet kubectl kubeadm kubernetes-cni
