HA使用实例

本章介绍如何快速使用HA高可用集群，以及添加一个实例。要了解HA的安装，请参考《HA的安装与部署文档》。

快速使用指南

以下操作均以社区新开发的管理平台为例。

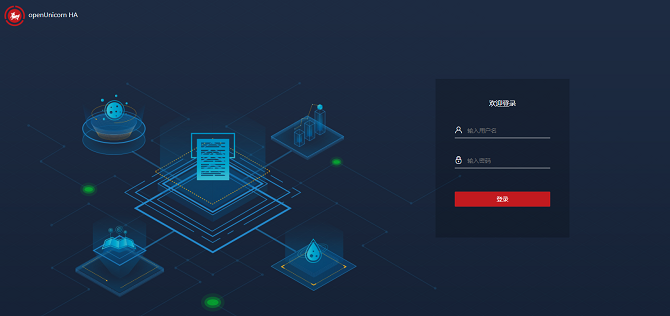

登录页面

用户名为hacluster，密码为该用户在主机上设置的密码。

本地图片

主页面

登录系统后显示主页面，主页面由四部分组成：侧边导航栏、顶部操作区、资源节点列表区以及节点操作浮动区。

以下将详细介绍这四部分的特点与使用方法。

本地图片

导航栏

侧边导航栏由两部分组成：高可用集群软件名称和 logo 以及系统导航。系统导航由三项组成：【系统】、【集群配置】和【工具】。【系统】是默认选项，也是主页面的对应项，主要展示系统中所有资源的相关信息以及操作入口；【集群配置】下设【首选项配置】和【心跳配置】两项；【工具】下设【日志下载】和【集群快捷操作】两项，点击后以弹出框的形式出现。

顶部操作区

登录用户是静态显示，鼠标滑过用户图标，出现操作菜单项，包括【刷新设置】和【退出登录】两项，点击【刷新设置】，弹出【刷新设置】对话框，包含【刷新设置】选项，可以设置系统的自动刷新模式，包括【不自动刷新】、【每 5 秒刷新】和【每 10 秒刷新】三种选择，默认选择【不自动刷新】，【退出登录】即可注销本次登录，系统将自动跳到登录页面，此时，如果希望继续访问系统，则需要重新进行登录。

本地图片

资源节点列表区

资源节点列表集中展现系统中所有资源的【资源名】、【状态】、【资源类型】、【服务】、【运行节点】等资源信息，以及系统中所有的节点和节点的运行情况等节点信息。同时提供资源的【添加】、【编辑】、【启动】、【停止】、【清理】、【迁移】、【回迁】、【删除】和【关系】操作。

节点操作浮动区

节点操作浮动区域默认是收起的状态，每当点击资源节点列表表头中的节点时，右侧会弹出节点操作扩展区域，如图所示，该区域由收起按钮、节点名称、停止和备用四个部分组成，提供节点的【停止】和【备用】操作。点击区域左上角的箭头，该区域收起。

首选项配置

以下操作均可用命令行配置，现只做简单示例，若想使用更多命令可以使用pcs --help进行查询。

命令行方式


# pcs property set stonith-enabled=false
# pcs property set no-quorum-policy=ignore

执行如下命令，可以查看全部配置。


# pcs property

本地图片

图形界面方式
点击侧边导航栏中的【首选项配置】按钮，弹出【首选项配置】对话框。将No Quorum Policy和Stonith Enabled由默认状态改为如下对应状态；修改完成后，点击【确定】按钮完成配置。

添加资源

添加普通资源

点击【添加普通资源】，弹出【创建资源】对话框。
其中资源的所有必填配置项均在【基本】页面内，选择【基本】页面内的【资源类型】后会进一步给出该类资源的其他必填配置项以及选填配置项。
填写资源配置信息。
对话框右侧会出现灰色文字区域，对当前的配置项进行解释说明。全部必填项配置完毕后，点击【确定】按钮即可创建普通资源，点击【取消】按钮，取消本次添加动作。

【实例属性】、【元属性】或者【操作属性】页面中的选填配置项为选填项，不配置不会影响资源的创建过程，可以根据场景需要可选择修改，否则将按照系统缺省值处理。

下面以Apache为例，分别以命令行方式和图形界面方式介绍添加资源的方法。

命令行方式


# pcs resource create httpd ocf:heartbeat:apache

查看资源运行状态


# pcs status

本地图片

图形界面方式

填写资源名称和资源类型，如下图所示。
回显为如下，则资源添加成功并启动，运行于其中一个节点上，例如ha1。

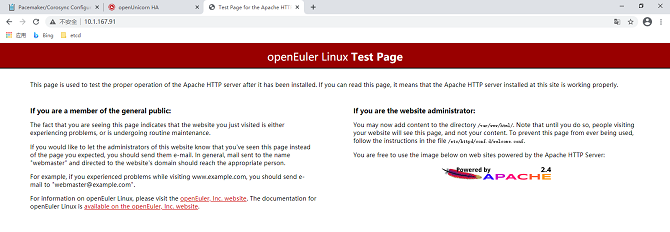

访问apache界面成功。

添加组资源

须知： 添加组资源时，集群中需要至少存在一个普通资源。

点击【添加组资源】，弹出【创建资源】对话框。
【基本】页面内均为必填项，填写完毕后，点击【确定】按钮，即可完成资源的添加，点击【取消】按钮，取消本次添加动作。
注意： 组资源的启动是按照子资源的顺序启动的，所以选择子资源时需要注意按照顺序选择。
回显如下，资源添加成功。

添加克隆资源

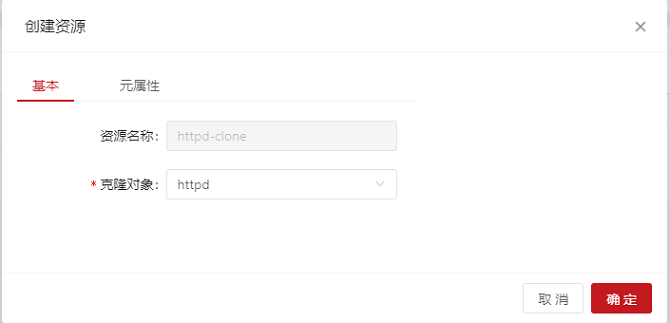

点击【添加克隆资源】，弹出【创建资源】对话框。
【基本】页面内填写克隆对象，资源名称会自动生成，填写完毕后，点击【确定】按钮，即可完成资源的添加，点击【取消】按钮，取消本次添加动作。
回显如下，资源添加成功。

编辑资源

启动资源：资源节点列表中选中一个目标资源，要求：该资源处于非运行状态。对该资源执行启动动作。
停止资源：资源节点列表中选中一个目标资源，要求：该资源处于运行状态。对该资源执行停止操作。
清理资源：资源节点列表中选中一个目标资源，对该资源执行清理操作。
迁移资源：资源节点列表中选中一个目标资源，要求：该资源为处于运行状态的普通资源或者组资源，执行迁移操作可以将资源迁移到指定节点上运行。
回迁资源：资源节点列表中选中一个目标资源，要求：该资源已经完成迁移动作，执行回迁操作，可以清除该资源的迁移设置，资源重新迁回到原来的节点上运行。(点击按钮后，列表中该资源项的变化状态与启动资源时一致。)
删除资源：资源节点列表中选中一个目标资源，对该资源执行删除操作。

设置资源关系

资源关系即为目标资源设定限制条件，资源的限制条件分为三种：资源位置、资源协同和资源顺序。

资源位置：设置集群中的节点对于该资源的运行级别，由此确定启动或者切换时资源在哪个节点上运行，运行级别按照从高到低的顺序依次为：Master Node、Slave 1。
资源协同：设置目标资源与集群中的其他资源是否运行在同一节点上，同节点资源表示该资源与目标资源必须运行在相同节点上，互斥节点资源表示该资源与目标资源不能运行在相同的节点上。
资源顺序：设置目标资源与集群中的其他资源启动时的先后顺序，前置资源是指目标资源运行之前，该资源必须已经运行；后置资源是指目标资源运行之后，该资源才能运行。

高可用mysql实例配置

配置虚拟IP

在首页中点击“添加”，再选择添加普通资源，并按如下进行配置。
资源创建成功并启动，运行于其中一个节点上，例如ha1。
可以ping通并连接，登录后可正常执行各种操作；资源切换到ha2运行；能够正常访问。如下图所示。

配置NFS存储

另找一台机器作为nfs服务端进行配置，操作步骤如下：

安装软件包。
```
# yum install -y nfs-utils rpcbind
```

关闭防火墙。


# systemctl stop firewalld && systemctl disable firewalld

修改/etc/selinux/config文件中SELINUX状态为disabled 。
```
# SELINUX=disabled
```

启动服务。


# systemctl start rpcbind && systemctl enable rpcbind
# systemctl start nfs-server && systemctl enable nfs-server

服务端创建一个共享目录。
```
# mkdir -p /test
```

修改NFS配置文件。


# vim /etc/exports
# /test *(rw,no_root_squash)

重新加载服务。
```
# systemctl reload nfs
```
客户端安装软件包，需要先安装mysql，可以将nfs挂载到mysql数据路径。
```
# yum install -y nfs-utils mariadb-server
```

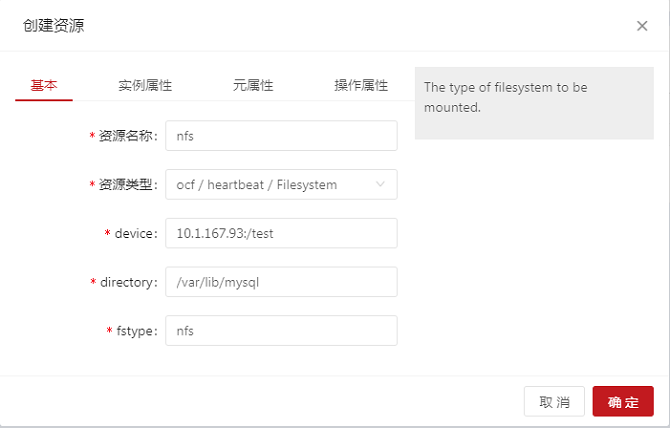

在首页中依次点击“添加”，“添加普通资源”，并按如下进行配置NFS资源。
资源创建成功并启动，运行于其中一个节点上，例如ha1；nfs成功挂载到/var/lib/mysql路径下。资源切换到ha2运行；nfs从ha1节点取消挂载，并自动在ha2节点上挂载成功。如下图所示。
