      gala-gopher使用手册

      gala-gopher作为数据采集模块提供OS级的监控能力,支持动态加载 /卸载探针,可无侵入式地集成第三方探针,快速扩展监控范围。

      本章介绍如何部署和使用gala-gopher服务。

      安装

      挂载repo源:

      [oe-22.03-lts-sp3-everything] # openEuler 22.03-LTS-SP3 官方发布源
      name=oe-2203-lts-sp3-everything
      baseurl=http://repo.openeuler.org/openEuler-22.03-LTS-SP3/everything/x86_64/
      enabled=1
      gpgcheck=0
      priority=1

      [oe-22.03-lts-sp3-epol-update] # openEuler 22.03-LTS-SP3 Update 官方发布源
      name=oe-22.03-lts-sp3-epol-update
      baseurl=http://repo.openeuler.org/openEuler-22.03-LTS-SP3/EPOL/update/main/x86_64/
      enabled=1
      gpgcheck=0
      priority=1

      [oe-22.03-lts-sp3-epol-main] # openEuler 22.03-LTS-SP3 EPOL 官方发布源
      name=oe-22.03-lts-sp3-epol-main
      baseurl=http://repo.openeuler.org/openEuler-22.03-LTS-SP3/EPOL/main/x86_64/
      enabled=1
      gpgcheck=0
      priority=1


      安装gala-gopher:

      # yum install gala-gopher


      配置

      配置介绍

      gala-gopher配置文件为/opt/gala-gopher/gala-gopher.conf,该文件配置项说明如下(省略无需用户配置的部分)。

      如下配置可以根据需要进行修改:

      • global:gala-gopher全局配置信息。
        • log_file_name:gala-gopher日志文件名。
        • log_level: gala-gopher日志级别(暂未开放此功能)。
        • pin_path:ebpf探针共享map存放路径(建议维持默认配置)。
      • metric:指标数据metrics输出方式配置。
        • out_channel:metrics输出通道,支持配置web_server|kafka,配置为空则输出通道关闭。
        • kafka_topic:若输出通道为kafka,此为topic配置信息。
      • event:异常事件event输出方式配置。
        • out_channel:event输出通道,支持配置logs|kafka,配置为空则输出通道关闭。
        • kafka_topic:若输出通道为kafka,此为topic配置信息。
      • meta:元数据metadata输出方式配置。
        • out_channel:metadata输出通道,支持logs|kafka,配置为空则输出通道关闭。
        • kafka_topic:若输出通道为kafka,此为topic配置信息。
      • imdb:cache缓存规格配置。
        • max_tables_num:最大的cache表个数,/opt/gala-gopher/meta目录下每个meta对应一个表。
        • max_records_num:每张cache表最大记录数,通常每个探针在一个观测周期内产生至少1条观测记录。
        • max_metrics_num:每条观测记录包含的最大的metric指标个数。
        • record_timeout:cache表老化时间,若cache表中某条记录超过该时间未刷新则删除记录,单位为秒。
      • web_server:输出通道web_server配置。
        • port:监听端口。
      • kafka:输出通道kafka配置。
        • kafka_broker:kafka服务器的IP和port。
      • logs:输出通道logs配置。
        • metric_dir:metrics指标数据日志路径。
        • event_dir:异常事件数据日志路径。
        • meta_dir:metadata元数据日志路径。
        • debug_dir:gala-gopher运行日志路径。
      • probes:native探针配置。
        • name:探针名称,要求与native探针名一致,如example.probe 探针名为example。
        • param :探针启动参数,支持的参数详见启动参数介绍表
        • switch:探针是否启动,支持配置 on | off。
      • extend_probes :第三方探针配置。
        • name:探针名称。
        • command:探针启动命令。
        • param:探针启动参数,支持的参数详见启动参数介绍表
        • start_check:switch为auto时,需要根据start_check执行结果判定探针是否需要启动。
        • switch:探针是否启动,支持配置on | off | auto,auto会根据start_check判定结果决定是否启动探针。
      启动参数介绍
      参数项含义
      -l是否开启异常事件上报
      -t采样周期,单位为秒,默认配置为探针5s上报一次数据
      -T延迟时间阈值,单位为ms,默认配置为0ms
      -J抖动时间阈值,单位为ms,默认配置为0ms
      -O离线时间阈值,单位为ms,默认配置为0ms
      -D丢包阈值,默认配置为0(个)
      -F配置为task表示按照task_whitelist.conf过滤,配置为具体进程的pid表示仅监控此进程
      -P指定每个探针加载的探测程序范围,目前tcpprobe、taskprobe探针涉及
      -U资源利用率阈值(上限),默认为0%
      -L资源利用率阈值(下限),默认为0%
      -c指示探针(tcp)是否标识client_port,默认配置为0(否)
      -N指定探针(ksliprobe)的观测进程名,默认配置为NULL
      -p指定待观测进程的二进制文件路径,比如nginx_probe,通过 -p /user/local/sbin/nginx指定nginx文件路径,默认配置为NULL
      -w筛选应用程序监控范围,如-w /opt/gala-gopher/task_whitelist.conf,用户可将需要监控的程序名写入task_whitelist.conf中,默认配置为NULL表示不筛选
      -n指定某个网卡挂载tc ebpf,默认配置为NULL表示所有网卡均挂载,示例: -n eth0
      配置文件示例
      • 配置选择数据输出通道:

        metric =
        {
            out_channel = "web_server";
            kafka_topic = "gala_gopher";
        };

        event =
        {
            out_channel = "kafka";
            kafka_topic = "gala_gopher_event";
        };

        meta =
        {
            out_channel = "kafka";
            kafka_topic = "gala_gopher_metadata";
        };

      • 配置kafka和webServer:

        web_server =
        {
            port = 8888;
        };

        kafka =
        {
            kafka_broker = "<kafka服务器IP>:9092";
        };

      • 选择开启的探针,示例如下:

        probes =
        (
            {
                name = "system_infos";
                param = "-t 5 -w /opt/gala-gopher/task_whitelist.conf -l warn -U 80";
                switch = "on";
            },
        );
        extend_probes =
        (
            {
                name = "tcp";
                command = "/opt/gala-gopher/extend_probes/tcpprobe";
                param = "-l warn -c 1 -P 7";
                switch = "on";
            }
        );


      启动

      配置完成后,执行如下命令启动gala-gopher。

      # systemctl start gala-gopher.service


      查询gala-gopher服务状态。

      # systemctl status gala-gopher.service

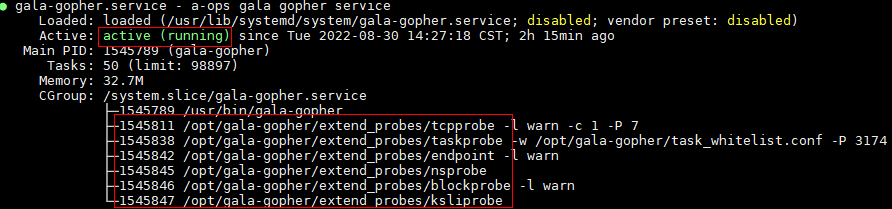

      若显示结果如下,说明服务启动成功。需要关注开启的探针是否已启动,如果探针线程不存在,请检查配置文件及gala-gopher运行日志文件。

      gala-gopher成功启动状态

      说明:gala-gopher部署和运行均需要root权限。

      使用方法

      外部依赖软件部署

      gopher软件架构图

      如上图所示,绿色部分为gala-gopher的外部依赖组件。gala-gopher会将指标数据metrics输出到prometheus,将元数据metadata、异常事件event输出到kafka,灰色部分的gala-anteater和gala-spider会从prometheus和kafka获取数据。

      说明:安装kafka、prometheus软件包时,需要从官网获取安装包进行部署。

      输出数据
      • 指标数据metrics

        Prometheus Server内置了Express Browser UI,用户可以通过PromQL查询语句查询指标数据内容。详细教程参见官方文档:Using the expression browser。示例如下:

        指定指标名称为gala_gopher_tcp_link_rcv_rtt,UI显示的指标数据为:

        gala_gopher_tcp_link_rcv_rtt{client_ip="x.x.x.165",client_port="1234",hostname="openEuler",instance="x.x.x.172:8888",job="prometheus",machine_id="1fd3774xx",protocol="2",role="0",server_ip="x.x.x.172",server_port="3742",tgid="1516"} 1

      • 元数据metadata

        可以直接从kafka消费topic为gala_gopher_metadata的数据来看。示例如下:

        # 输入请求
        ./bin/kafka-console-consumer.sh --bootstrap-server x.x.x.165:9092 --topic gala_gopher_metadata
        # 输出数据
        {"timestamp": 1655888408000, "meta_name": "thread", "entity_name": "thread", "version": "1.0.0", "keys": ["machine_id", "pid"], "labels": ["hostname", "tgid", "comm", "major", "minor"], "metrics": ["fork_count", "task_io_wait_time_us", "task_io_count", "task_io_time_us", "task_hang_count"]}

      • 异常事件event

        可以直接从kafka消费topic为gala_gopher_event的数据来看。示例如下:

        # 输入请求
        ./bin/kafka-console-consumer.sh --bootstrap-server x.x.x.165:9092 --topic gala_gopher_event
        # 输出数据
        {"timestamp": 1655888408000, "meta_name": "thread", "entity_name": "thread", "version": "1.0.0", "keys": ["machine_id", "pid"], "labels": ["hostname", "tgid", "comm", "major", "minor"], "metrics": ["fork_count", "task_io_wait_time_us", "task_io_count", "task_io_time_us", "task_hang_count"]}
