      gala-spider使用手册

      本章主要介绍如何部署和使用gala-spider和gala-inference。

      gala-spider

      gala-spider 提供 OS 级别的拓扑图绘制功能，它将定期获取 gala-gopher （一个 OS 层面的数据采集软件）在某个时间点采集的所有观测对象的数据，并计算它们之间的拓扑关系，最终将生成的拓扑图保存到图数据库 arangodb 中。

      安装

      挂载 yum 源：

      [oe-22.03-lts-sp3-everything] # openEuler 22.03-LTS-SP3 官方发布源
name=oe-2203-lts-sp3-everything
baseurl=http://repo.openeuler.org/openEuler-22.03-LTS-SP3/everything/x86_64/
enabled=1
gpgcheck=0
priority=1

[oe-22.03-lts-sp3-epol-update] # openEuler 22.03-LTS-SP3 Update 官方发布源
name=oe-22.03-lts-sp3-epol-update
baseurl=http://repo.openeuler.org/openEuler-22.03-LTS-SP3/EPOL/update/main/x86_64/
enabled=1
gpgcheck=0
priority=1

[oe-22.03-lts-sp3-epol-main] # openEuler 22.03-LTS-SP3 EPOL 官方发布源
name=oe-22.03-lts-sp3-epol-main
baseurl=http://repo.openeuler.org/openEuler-22.03-LTS-SP3/EPOL/main/x86_64/
enabled=1
gpgcheck=0
priority=1

      安装 gala-spider：

      # yum install gala-spider

      配置

      配置文件说明

      gala-spider 配置文件为 /etc/gala-spider/gala-spider.yaml ，该文件配置项说明如下。

      • global：全局配置信息。
        • data_source：指定观测指标采集的数据库，当前只支持 prometheus。
        • data_agent：指定观测指标采集代理，当前只支持 gala_gopher。
      • spider：spider配置信息。
        • log_conf：日志配置信息。
          • log_path：日志文件路径。
          • log_level：日志打印级别，值包括 DEBUG/INFO/WARNING/ERROR/CRITICAL 。
          • max_size：日志文件大小，单位为兆字节（MB）。
          • backup_count：日志备份文件数量。
      • storage：拓扑图存储服务的配置信息。
        • period：存储周期，单位为秒，表示每隔多少秒存储一次拓扑图。
        • database：存储的图数据库，当前只支持 arangodb。
        • db_conf：图数据库的配置信息。
          • url：图数据库的服务器地址。
          • db_name：拓扑图存储的数据库名称。
      • kafka：kafka配置信息。
        • server：kafka服务器地址。
        • metadata_topic：观测对象元数据消息的topic名称。
        • metadata_group_id：观测对象元数据消息的消费者组ID。
      • prometheus：prometheus数据库配置信息。
        • base_url：prometheus服务器地址。
        • instant_api：单个时间点采集API。
        • range_api：区间采集API。
        • step：采集时间步长，用于区间采集API。

      配置文件示例

      global:
    data_source: "prometheus"
    data_agent: "gala_gopher"

prometheus:
    base_url: "http://localhost:9090/"
    instant_api: "/api/v1/query"
    range_api: "/api/v1/query_range"
    step: 1

spider:
    log_conf:
        log_path: "/var/log/gala-spider/spider.log"
        # log level: DEBUG/INFO/WARNING/ERROR/CRITICAL
        log_level: INFO
        # unit: MB
        max_size: 10
        backup_count: 10

storage:
    # unit: second
    period: 60
    database: arangodb
    db_conf:
        url: "http://localhost:8529"
        db_name: "spider"

kafka:
    server: "localhost:9092"
    metadata_topic: "gala_gopher_metadata"
    metadata_group_id: "metadata-spider"

      启动

      1. 通过命令启动。

        # spider-storage

      2. 通过 systemd 服务启动。

        # systemctl start gala-spider

      使用方法

      外部依赖软件部署

      gala-spider 运行时需要依赖多个外部软件进行交互。因此，在启动 gala-spider 之前，用户需要将gala-spider依赖的软件部署完成。下图为 gala-spider 项目的软件依赖图。

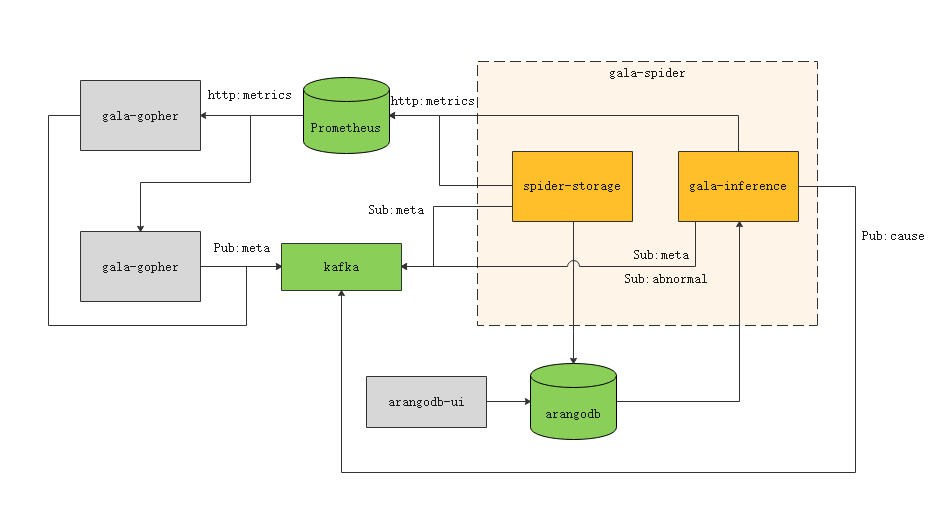

      gala-spider软件架构图

      其中，右侧虚线框内为 gala-spider 项目的 2 个功能组件，绿色部分为 gala-spider 项目直接依赖的外部组件，灰色部分为 gala-spider 项目间接依赖的外部组件。

      • spider-storage：gala-spider 核心组件，提供拓扑图存储功能。
        1. 从 kafka 中获取观测对象的元数据信息。
        2. 从 Prometheus 中获取所有的观测实例信息。
        3. 将生成的拓扑图存储到图数据库 arangodb 中。
      • gala-inference：gala-spider 核心组件，提供根因定位功能。它通过订阅 kafka 的异常 KPI 事件触发异常 KPI 的根因定位流程，并基于 arangodb 获取的拓扑图来构建故障传播图，最终将根因定位的结果输出到 kafka 中。
      • prometheus：时序数据库，gala-gopher 组件采集的观测指标数据会上报到 prometheus，再由 gala-spider 做进一步处理。
      • kafka：消息中间件，用于存储 gala-gopher 上报的观测对象元数据信息，异常检测组件上报的异常事件，以及 cause-inference 组件上报的根因定位结果。
      • arangodb：图数据库，用于存储 spider-storage 生成的拓扑图。
      • gala-gopher：数据采集组件，请提前部署gala-gopher。
      • arangodb-ui：arangodb 提供的 UI 界面，可用于查询拓扑图。

      gala-spider 项目中的 2 个功能组件会作为独立的软件包分别发布。

      ​ spider-storage 组件对应本节中的 gala-spider 软件包。

      ​ gala-inference 组件对应 gala-inference 软件包。

      gala-gopher软件的部署参见gala-gopher使用手册，此处只介绍 arangodb 的部署。

      当前使用的 arangodb 版本是 3.8.7 ，该版本对运行环境有如下要求：

      • 只支持 x86 系统
      • gcc10 以上

      arangodb 官方部署文档参见：arangodb部署 。

      arangodb 基于 rpm 的部署流程如下：

      1. 配置 yum 源。

        [oe-22.03-lts-sp3-everything] # openEuler 22.03-LTS-SP3 官方发布源
name=oe-2203-lts-sp3-everything
baseurl=http://repo.openeuler.org/openEuler-22.03-LTS-SP3/everything/x86_64/
enabled=1
gpgcheck=0
priority=1

[oe-22.03-lts-sp3-epol-main] # openEuler 22.03-LTS-SP3 EPOL 官方发布源
name=oe-22.03-lts-sp3-epol-main
baseurl=http://repo.openeuler.org/openEuler-22.03-LTS-SP3/EPOL/main/x86_64/
enabled=1
gpgcheck=0
priority=1

      2. 安装 arangodb3。

        # yum install arangodb3

      3. 配置修改。

        arangodb3 服务器的配置文件路径为 /etc/arangodb3/arangod.conf ，需要修改如下的配置信息：

        • endpoint：配置 arangodb3 的服务器地址。
        • authentication：访问 arangodb3 服务器是否需要进行身份认证，当前 gala-spider 还不支持身份认证，故此处将authentication设置为 false。

        示例配置如下：

        [server]
endpoint = tcp://0.0.0.0:8529
authentication = false

      4. 启动 arangodb3。

        # systemctl start arangodb3
      gala-spider配置项修改

      依赖软件启动后，需要修改 gala-spider 配置文件的部分配置项内容。示例如下：

      配置 kafka 服务器地址：

      kafka:
    server: "localhost:9092"

      配置 prometheus 服务器地址：

      prometheus:
    base_url: "http://localhost:9090/"

      配置 arangodb 服务器地址：

      storage:
    db_conf:
        url: "http://localhost:8529"
      启动服务

      运行 systemctl start gala-spider 。查看启动状态可执行 systemctl status gala-spider ，输出如下信息说明启动成功。

      [root@openEuler ~]# systemctl status gala-spider
● gala-spider.service - a-ops gala spider service
     Loaded: loaded (/usr/lib/systemd/system/gala-spider.service; enabled; vendor preset: disabled)
     Active: active (running) since Tue 2022-08-30 17:28:38 CST; 1 day 22h ago
   Main PID: 2263793 (spider-storage)
      Tasks: 3 (limit: 98900)
     Memory: 44.2M
     CGroup: /system.slice/gala-spider.service
             └─2263793 /usr/bin/python3 /usr/bin/spider-storage
      输出示例

      用户可以通过 arangodb 提供的 UI 界面来查询 gala-spider 输出的拓扑图。使用流程如下：

      1. 在浏览器输入 arangodb 服务器地址，如：http://localhost:8529 ，进入 arangodb 的 UI 界面。

      2. 界面右上角切换至 spider 数据库。

      3. 在 Collections 面板可以看到在不同时间段存储的观测对象实例的集合、拓扑关系的集合，如下图所示：

        spider拓扑关系图

      4. 可进一步根据 arangodb 提供的 AQL 查询语句查询存储的拓扑关系图，详细教程参见官方文档： aql文档。

      gala-inference

      gala-inference 提供异常 KPI 根因定位能力，它将基于异常检测的结果和拓扑图作为输入，根因定位的结果作为输出，输出到 kafka 中。gala-inference 组件在 gala-spider 项目下进行归档。

      安装

      挂载 yum 源：

      [oe-22.03-lts-sp3-everything] # openEuler 22.03-LTS-SP3 官方发布源
name=oe-2203-lts-sp3-everything
baseurl=http://repo.openeuler.org/openEuler-22.03-LTS-SP3/everything/x86_64/
enabled=1
gpgcheck=0
priority=1

[oe-22.03-lts-sp3-epol-update] # openEuler 22.03-LTS-SP3 Update 官方发布源
name=oe-22.03-lts-sp3-epol-update
baseurl=http://repo.openeuler.org/openEuler-22.03-LTS-SP3/EPOL/update/main/x86_64/
enabled=1
gpgcheck=0
priority=1

[oe-22.03-lts-sp3-epol-main] # openEuler 22.03-LTS-SP3 EPOL 官方发布源
name=oe-22.03-lts-sp3-epol-main
baseurl=http://repo.openeuler.org/openEuler-22.03-LTS-SP3/EPOL/main/x86_64/
enabled=1
gpgcheck=0
priority=1

      安装 gala-inference：

      # yum install gala-inference

      配置

      配置文件说明

      gala-inference 配置文件 /etc/gala-inference/gala-inference.yaml 配置项说明如下。

      • inference：根因定位算法的配置信息。
        • tolerated_bias：异常时间点的拓扑图查询所容忍的时间偏移，单位为秒。
        • topo_depth：拓扑图查询的最大深度。
        • root_topk：根因定位结果输出前 K 个根因指标。
        • infer_policy：根因推导策略，包括 dfs 和 rw 。
        • sample_duration：指标的历史数据的采样周期，单位为秒。
        • evt_valid_duration：根因定位时，有效的系统异常指标事件周期，单位为秒。
        • evt_aging_duration：根因定位时，系统异常指标事件的老化周期，单位为秒。
      • kafka：kafka配置信息。
        • server：kafka服务器地址。
        • metadata_topic：观测对象元数据消息的配置信息。
          • topic_id：观测对象元数据消息的topic名称。
          • group_id：观测对象元数据消息的消费者组ID。
        • abnormal_kpi_topic：异常 KPI 事件消息的配置信息。
          • topic_id：异常 KPI 事件消息的topic名称。
          • group_id：异常 KPI 事件消息的消费者组ID。
        • abnormal_metric_topic：系统异常指标事件消息的配置信息。
          • topic_id：系统异常指标事件消息的topic名称。
          • group_id：系统异常指标事件消息的消费者组ID。
          • consumer_to：消费系统异常指标事件消息的超时时间，单位为秒。
        • inference_topic：根因定位结果输出事件消息的配置信息。
          • topic_id：根因定位结果输出事件消息的topic名称。
      • arangodb：arangodb图数据库的配置信息，用于查询根因定位所需要的拓扑子图。
        • url：图数据库的服务器地址。
        • db_name：拓扑图存储的数据库名称。
      • log_conf：日志配置信息。
        • log_path：日志文件路径。
        • log_level：日志打印级别，值包括 DEBUG/INFO/WARNING/ERROR/CRITICAL。
        • max_size：日志文件大小，单位为兆字节（MB）。
        • backup_count：日志备份文件数量。
      • prometheus：prometheus数据库配置信息，用于获取指标的历史时序数据。
        • base_url：prometheus服务器地址。
        • range_api：区间采集API。
        • step：采集时间步长，用于区间采集API。

      配置文件示例

      inference:
  # 异常时间点的拓扑图查询所容忍的时间偏移，单位：秒
  tolerated_bias: 120
  topo_depth: 10
  root_topk: 3
  infer_policy: "dfs"
  # 单位： 秒
  sample_duration: 600
  # 根因定位时，有效的异常指标事件周期，单位：秒
  evt_valid_duration: 120
  # 异常指标事件的老化周期，单位：秒
  evt_aging_duration: 600

kafka:
  server: "localhost:9092"
  metadata_topic:
    topic_id: "gala_gopher_metadata"
    group_id: "metadata-inference"
  abnormal_kpi_topic:
    topic_id: "gala_anteater_hybrid_model"
    group_id: "abn-kpi-inference"
  abnormal_metric_topic:
    topic_id: "gala_anteater_metric"
    group_id: "abn-metric-inference"
    consumer_to: 1
  inference_topic:
    topic_id: "gala_cause_inference"

arangodb:
  url: "http://localhost:8529"
  db_name: "spider"

log:
  log_path: "/var/log/gala-inference/inference.log"
  # log level: DEBUG/INFO/WARNING/ERROR/CRITICAL
  log_level: INFO
  # unit: MB
  max_size: 10
  backup_count: 10

prometheus:
  base_url: "http://localhost:9090/"
  range_api: "/api/v1/query_range"
  step: 5

      启动

      1. 通过命令启动。

        # gala-inference

      2. 通过 systemd 服务启动。

        # systemctl start gala-inference

      使用方法

      依赖软件部署

      gala-inference 的运行依赖和 gala-spider一样，请参见外部依赖软件部署。此外，gala-inference 还间接依赖 gala-spider 和 gala-anteater 软件的运行，请提前部署gala-spider和gala-anteater软件。

      配置项修改

      修改 gala-inference 的配置文件中部分配置项。示例如下：

      配置 kafka 服务器地址：

      kafka:
  server: "localhost:9092"

      配置 prometheus 服务器地址：

      prometheus:
  base_url: "http://localhost:9090/"

      配置 arangodb 服务器地址：

      arangodb:
  url: "http://localhost:8529"
      启动服务

      直接运行 systemctl start gala-inference 即可。可通过执行 systemctl status gala-inference 查看启动状态，如下打印表示启动成功。

      [root@openEuler ~]# systemctl status gala-inference
● gala-inference.service - a-ops gala inference service
     Loaded: loaded (/usr/lib/systemd/system/gala-inference.service; enabled; vendor preset: disabled)
     Active: active (running) since Tue 2022-08-30 17:55:33 CST; 1 day 22h ago
   Main PID: 2445875 (gala-inference)
      Tasks: 10 (limit: 98900)
     Memory: 48.7M
     CGroup: /system.slice/gala-inference.service
             └─2445875 /usr/bin/python3 /usr/bin/gala-inference
      输出示例

      当异常检测模块 gala-anteater 检测到 KPI 异常后，会将对应的异常 KPI 事件输出到 kafka 中，gala-inference 会一直监测该异常 KPI 事件的消息，如果收到异常 KPI 事件的消息，就会触发根因定位。根因定位会将定位结果输出到 kafka 中，用户可以在 kafka 服务器中查看根因定位的输出结果，基本步骤如下：

      1. 若通过源码安装 kafka ，需要进入 kafka 的安装目录下。

        cd /root/kafka_2.13-2.8.0

      2. 执行消费 topic 的命令获取根因定位的输出结果。

        ./bin/kafka-console-consumer.sh --bootstrap-server localhost:9092 --topic gala_cause_inference

        输出示例如下：

        {
  "Timestamp": 1661853360000,
  "event_id": "1661853360000_1fd37742xxxx_sli_12154_19",
  "Atrributes": {
    "event_id": "1661853360000_1fd37742xxxx_sli_12154_19"
  },
  "Resource": {
    "abnormal_kpi": {
      "metric_id": "gala_gopher_sli_rtt_nsec",
      "entity_id": "1fd37742xxxx_sli_12154_19",
      "timestamp": 1661853360000,
      "metric_labels": {
        "machine_id": "1fd37742xxxx",
        "tgid": "12154",
        "conn_fd": "19"
      }
    },
    "cause_metrics": [
      {
        "metric_id": "gala_gopher_proc_write_bytes",
        "entity_id": "1fd37742xxxx_proc_12154",
        "metric_labels": {
          "__name__": "gala_gopher_proc_write_bytes",
          "cmdline": "/opt/redis/redis-server x.x.x.172:3742",
          "comm": "redis-server",
          "container_id": "5a10635e2c43",
          "hostname": "openEuler",
          "instance": "x.x.x.172:8888",
          "job": "prometheus",
          "machine_id": "1fd37742xxxx",
          "pgid": "12154",
          "ppid": "12126",
          "tgid": "12154"
        },
        "timestamp": 1661853360000,
        "path": [
          {
            "metric_id": "gala_gopher_proc_write_bytes",
            "entity_id": "1fd37742xxxx_proc_12154",
            "metric_labels": {
              "__name__": "gala_gopher_proc_write_bytes",
              "cmdline": "/opt/redis/redis-server x.x.x.172:3742",
              "comm": "redis-server",
              "container_id": "5a10635e2c43",
              "hostname": "openEuler",
              "instance": "x.x.x.172:8888",
              "job": "prometheus",
              "machine_id": "1fd37742xxxx",
              "pgid": "12154",
              "ppid": "12126",
              "tgid": "12154"
            },
            "timestamp": 1661853360000
          },
          {
            "metric_id": "gala_gopher_sli_rtt_nsec",
            "entity_id": "1fd37742xxxx_sli_12154_19",
            "metric_labels": {
              "machine_id": "1fd37742xxxx",
              "tgid": "12154",
              "conn_fd": "19"
            },
            "timestamp": 1661853360000
          }
        ]
      }
    ]
  },
  "SeverityText": "WARN",
  "SeverityNumber": 13,
  "Body": "A cause inferring event for an abnormal event"
}

      文档捉虫

      “有虫”文档片段

      问题描述

      提交类型 issue

      有点复杂...

      找人问问吧。

      PR

      小问题，全程线上修改...

      一键搞定！

      问题类型
      规范和低错类

      ● 错别字或拼写错误；标点符号使用错误；

      ● 链接错误、空单元格、格式错误；

      ● 英文中包含中文字符；

      ● 界面和描述不一致，但不影响操作；

      ● 表述不通顺，但不影响理解；

      ● 版本号不匹配：如软件包名称、界面版本号；

      易用性

      ● 关键步骤错误或缺失，无法指导用户完成任务；

      ● 缺少必要的前提条件、注意事项等；

      ● 图形、表格、文字等晦涩难懂；

      ● 逻辑不清晰，该分类、分项、分步骤的没有给出；

      正确性

      ● 技术原理、功能、规格等描述和软件不一致，存在错误；

      ● 原理图、架构图等存在错误；

      ● 命令、命令参数等错误；

      ● 代码片段错误；

      ● 命令无法完成对应功能；

      ● 界面错误，无法指导操作；

      风险提示

      ● 对重要数据或系统存在风险的操作，缺少安全提示；

      内容合规

      ● 违反法律法规，涉及政治、领土主权等敏感词；

      ● 内容侵权；

      您对文档的总体满意度

      非常不满意
      非常满意
      提交
      根据您的反馈，会自动生成issue模板。您只需点击按钮，创建issue即可。
      文档捉虫
      编组 3备份

      您对 openEuler文档 的整体满意度如何？

      0
      0-不满意10-非常满意

      0/500

      感谢您的反馈，如需帮助，可论坛发帖求助

      社区论坛

      发帖互助解决各类问题

      quickissue
      quickissue

      QuickIssue

      快捷提交/查询社区Issues

      openEuler 是由开放原子开源基金会（OpenAtom Foundation）孵化及运营的开源项目

      品牌 隐私政策 法律声明 关于cookies

      版权所有 © 2024 openEuler 保留一切权利

      遵循 木兰宽松许可证第2版（MulanPSL2）

      openEuler公众号

      openEuler小助手

      取消
