1 硬件准备
测试模式
需准备2台物理机（虚拟机当前未试过），网络互通。
其中一台作为DPU模拟，另一台作为HOST模拟。在本文档中用DPU和HOST指代这两台服务器。
说明： 测试模式因为会暴露网络端口且不做连接认证，存在网络安全风险，仅能用于内部测试验证，不要用于实际生产环境。
vsock模式
需要DPU加HOST，且DPU能支持通过virtio提供vsock通信方式。
目前还未基于真实的支持DPU vsock的环境调试过，本文档当前仅描述基于测试模式的方法，下面的内容依然默认使用测试模式。

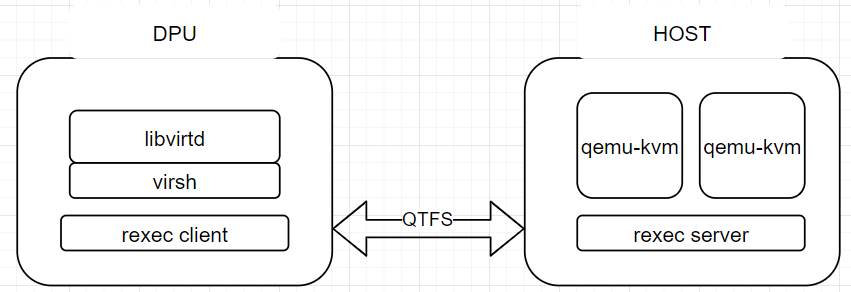

2 libvirt卸载架构图
3 环境搭建
3.1 QTFS文件系统部署
可参考qtfs主页：https://gitee.com/openeuler/dpu-utilities/tree/master/qtfs
QTFS建联需要关闭防火墙。
3.2 UDSPROXYD服务部署
3.2.1 简介
udsproxyd是一个跨主机的unix domain socket代理服务，需要分别部署在host和dpu上，在host和dpu上的udsproxyd组件是对等的关系，可以实现分布在host与dpu上的2个进程之间的uds通信，通信进程是无感的，也就是说如果这两个进程在同一主机内通过uds正常通信的功能，拉远到host和dpu之间也可以，不需要做代码适配，只需要作为client的一端加一个环境变量LD_PRELOAD=libudsproxy.so。udsproxyd作为一个跨主机的unix socket服务，本身可以用LD_PRELOAD=libudsproxy.so的方式对接使用，在qtfs的支持下也可以无感应用，这需要提前做好白名单相关配置，具体有两种方式，将在后面详述。
3.2.2 部署方式
首先，在dpu-utilities工程内编译udsproxyd：
cd qtfs/ipc
make -j UDS_TEST_MODE=1 && make install
当前最新版本下，qtfs server侧的engine服务已经整合了udsproxyd的能力，所以server侧若部署了qtfs后不需要再额外启动udsproxyd。client侧则单独拉起udsproxyd服务：
nohup /usr/bin/udsproxyd <thread num> <addr> <port> <peer addr> <peer port> 2>&1 &
参数解释：
thread num: 线程数量，目前只支持单线程，填1.
addr: 本机使用的ip
port：本机占用的port
peer addr: udsproxyd对端的ip
peer port: 对端port
示例：
nohup /usr/bin/udsproxyd 1 192.168.10.10 12121 192.168.10.11 12121 2>&1 &
如果未拉起qtfs的engine服务，想单独测试udsproxyd，则在server端也对等拉起udsproxyd即可：
nohup /usr/bin/udsproxyd 1 192.168.10.11 12121 192.168.10.10 12121 2>&1 &
3.2.3 应用方式
3.2.3.1 独立使用udsproxyd服务
需要在使用uds服务的unix socket应用程序的client端进程启动时添加LD_PRELOAD=libudsproxy.so环境变量，以接管glibc的connect api进行uds对接，在libvirt卸载场景中可以将libudsproxy.so拷贝到libvirt的chroot目录下的/usr/lib64中以提供给libvirtd服务使用，这一步在后面介绍。
3.2.3.2 无感使用udsproxyd服务
首先为qtfs配置uds服务的白名单，这里说的白名单是unix socket的server端bind的sock文件地址，例如libvirt的虚拟机建立的unix socket的服务端文件地址都在/var/lib/libvirt下，则我们需要增加一条白名单路径为/var/lib/libvirt/，提供两种方式供选择：
a) 通过配置工具qtcfg加载，进入qtfs/qtinfo目录编译工具：
在qtfs的client端执行
make role=client
make install
在qtfs的server端执行
make role=server
make install
配置工具将会自动安装，然后使用qtcfg命令配置白名单，假设需要增加的白名单为"/var/lib/libvirt/"，输入：
qtcfg -x /var/lib/libvirt/
查询白名单为：
qtcfg -z
删除白名单为:
qtcfg -y 0
删除白名单时，参数为查询白名单时列出来的index序号。
b) 通过配置文件增加，这需要在qtfs或qtfs_server内核模块加载前配置，通过内核模块初始化时读取该文件进行白名单配置。
3.3 REXEC服务部署
3.3.1 简介
rexec是一个用c语言开发的远程执行组件，分为rexec client和rexec server。server端为一个常驻服务进程，client端为一个二进制文件，client端被执行后会基于udsproxyd服务与server端建立uds连接，并由server常驻进程在server端拉起指定程序。在libvirt虚拟化卸载中，libvirtd卸载到DPU上，当它需要在HOST拉起虚拟机qemu进程时调起rexec client进行远程拉起。
3.3.2 部署方法
3.3.2.1 配置环境变量与白名单
在host侧配置rexec server的白名单，将文件whitelist放置在/etc/rexec/目录下并修改权限为只读：
chmod 400 /etc/rexec/whitelist
如果想仅用于测试，可以不进行白名单配置，删除此文件重启rexec_server进程后则没有白名单限制。
下载dpu-utilities代码后，进入qtfs/rexec主目录下，执行：make && make install即可安装rexec所需全部二进制到/usr/bin目录下，包括了：rexec、rexec_server两个二进制可执行文件。
在server端启动rexec_server服务之前，检查是否存在/var/run/rexec目录，没有则创建：
mkdir /var/run/rexec
3.3.2.2 服务方式
server端可以通过两种方式拉起rexec_server服务。
- 方式1:
配置systemd服务
在/usr/lib/systemd/system/下增加rexec.service文件，内容如下：
然后通过systemctl管理rexec服务。
首次配置服务时：
systemctl daemon-reload
systemctl enable --now rexec
后续重启新启动服务：
systemctl stop rexec
systemctl start rexec
- 方式2:
手动后台拉起
nohup /usr/bin/rexec_server 2>&1 &
3.4 libvirt服务部署
3.4.1 HOST侧部署
HOST无需额外部署，只需要安装虚拟机启动环境以及libvirt即可（安装libvirt主要是为了创建对应的目录）：
yum install -y qemu libvirt edk2-aarch64 #(arm环境虚拟机启动需要)
HOST需要放置虚拟机镜像，后面通过qtfs挂载到client端共享给libvirt。
3.4.2 DPU侧部署
3.4.2.1 创建chroot环境
a) 从openEuler官网下载qcow镜像，例如23.09版本https://repo.openeuler.org/openEuler-23.09/virtual_machine_img/。
b) 将qcow2挂载出来：
cd /root/
mkdir p2 new_root_origin new_root
modprobe nbd maxport=8
qemu-nbd -c /dev/nbd0 xxx.qcow2
mount /dev/nbd0p2 /root/p2
cp -rf /root/p2/* /root/new_root_origin/
umount /root/p2
qemu-nbd -d /dev/nbd0
c) 此时new_root_origin有解压出来的镜像根目录，再将new_root绑定挂载到该目录上，作为chroot的根目录挂载点：
mount --bind /root/new_root_origin /root/new_root
3.4.2.2 安装libvirt
此处介绍patch方式源码编译，如果计算提供rpm包则参考计算提供的安装方法。
a) 进入chroot环境，安装编译环境和常用工具：
yum groupinstall "Development tools" -y
yum install -y vim meson qemu qemu-img strace edk2-aarch64 tar
其中edk2-aarch64是arm环境下虚拟机启动需要的。
b) 安装libvirt编译需要的依赖包：
yum install -y rpcgen python3-docutils glib2-devel gnutls-devel libxml2-devel libpciaccess-devel libtirpc-devel yajl-devel systemd-devel dmidecode glusterfs-api numactl
c) 下载libvirt-x.x.x。源码包：https://libvirt.org/sources/libvirt-x.x.x.tar.xz。
d) 获取直连聚合libvirt patch：
https://gitee.com/openeuler/dpu-utilities/tree/master/usecases/transparent-offload/patches/libvirt
e) 将源码包解压到chroot环境下的目录，如/home。将patch打上。
f) 进入libvirt-x.x.x目录。
meson build --prefix=/usr -Ddriver_remote=enabled -Ddriver_network=enabled -Ddriver_qemu=enabled -Dtests=disabled -Ddocs=enabled -Ddriver_libxl=disabled -Ddriver_esx=disabled -Dsecdriver_selinux=disabled -Dselinux=disabled
g) 安装成功
ninja -C build install
3.4.2.3 启动libvirtd服务
libvirt直连聚合卸载模式，需要从chroot内启动libvirtd服务，首先需要把chroot之外的libvirtd服务停掉。
a) 放置虚拟机跳板脚本在chroot环境下的/usr/bin和/usr/libexec下：qemu-kvm。替换原同名二进制，这个跳板脚本就是用于调用rexec拉起远端虚拟机。
下面的 需要填qemu-kvm，如果是填的其他，则需要修改为qemu-kvm，或者将跳板脚本替换 指代的二进制，且跳板脚本内容需要对应地更改。
b) 将udsproxyd编译时附带产生的libudsproxy.so拷贝到本chroot目录下/usr/lib64下，如果配置qtfs的uds白名单方式使用udsproxyd服务，则不需要。
c) 将前面rexec编译产生的rexec二进制放置到本chroot的/usr/bin/目录下。
d) 配置chroot的挂载环境，需要挂载一些目录，使用如下配置脚本:
virt_start.sh为配置脚本，virt_start.sh脚本中需要手动修改qtfs ko dir为编译的ko位置，host ip address为正确的host地址。
virt_umount.sh为消除配置脚本。
e) 脚本中挂载目录位置都是按照本文档前文创建目录位置与名称为准，如果有修改需要同步适配修改脚本。
f) 配置好chroot环境后，进入chroot环境，手动拉起libvirtd。
未配置qtfs使用udsproxyd白名单的拉起方式:
LD_PRELOAD=/usr/lib64/libudsproxy.so virtlogd -d
LD_PRELOAD=/usr/lib64/libudsproxy.so libvirtd -d
如果已配置qtfs使用udsproxyd白名单，则不需要增加LD_PRELOAD前缀：
virtlogd -d
libvirtd -d
查看是否已配置白名单的方式，在chroot之外的窗口，执行：
qtcfg -z
查看列举出来的白名单是否包含/var/lib/libvirt/。
3.5 拉起虚拟机
服务部署完成后，即可以在DPU侧进行虚拟机的生命周期管理。
3.5.1 虚拟机define
a) 将虚拟机启动镜像放置在HOST侧某目录，例如：
/home/VMs/Domain_name
b) 使用qtfs将这个目录挂载到DPU侧：
mount -t qtfs /home/VMs /home/VMs
c) xml中使用/home/VMs/Domain_name作为启动镜像，这样在DPU和HOST侧看到的都是同一个镜像文件（Domain_name是虚拟机domain的名字）。
d) 检查xml中
e) 执行以下命令。
virsh define xxx.xml
3.5.2 虚拟机start
virsh start domain
4 环境重置
由于libvirt在DPU和HOST之间共享了部分目录，卸载环境时需要先将这部分目录全部umount。一般先停掉libvirtd和virtlogd进程，调用virt_umount脚本即可。如果HOST还有虚拟机运行，也需要先杀掉才能umount。
5 部分问题定位思路
1、 libvirt编译失败：检查依赖包安装是否完全，如果chroot挂载了外部目录或者host目录，也可能导致编译失败，需先解除挂载。
2、 QTFS挂载失败：可能server端engine进程没拉起、防火墙没关导致qtfs建联失败。
3、 虚拟机define失败：检查xml里的项目仿真器是否指向跳板脚本、虚拟机镜像是否已经通过qtfs挂载到DPU上可见，且路径与HOST一致。
4、 虚拟机启动失败：libvirtd和virtlogd服务是否拉起、rexec服务是否拉起、跳板进程是否拉起、是否qemu-kvm拉起时报错。
