      管理虚拟机

      虚拟机生命周期

      总体介绍

      概述

      为了更好地利用硬件资源,降低成本,用户需要合理地管理虚拟机。本节介绍虚拟机生命周期过程中的基本操作,包括虚拟机创建、使用、删除等,指导用户更好地管理虚拟机。

      虚拟机状态

      虚拟机主要有如下几种状态:

      • 未定义(undefined):虚拟机未定义或未创建,即libvirt认为该虚拟机不存在。
      • 关闭状态(shut off):虚拟机已经被定义但未运行,或者虚拟机被终止。
      • 运行(running):虚拟机处于运行状态。
      • 暂停(paused):虚拟机运行被挂起,其运行状态被临时保存在内存中,可以恢复到运行状态。
      • 保存(saved):与暂停(paused)状态类似,其运行状态被保存在持久性存储介质中,可以恢复到运行状态。
      • 崩溃(crashed):通常是由于内部错误导致虚拟机崩溃,不可恢复到运行状态。

      状态转换

      虚拟机不同状态之间可以相互转换,但必须满足一定规则。虚拟机不同状态之间的转换常用规则如图1所示。

      图 1 状态转换图

      虚拟机标识

      在libvirt中,完成创建的虚拟机实例称做一个“domain”,其描述了虚拟机的CPU、内存、网络设备、存储设备等各种资源的配置信息。在同一个主机上,每个domain具有唯一标识,通过虚拟机名称Name、UUID、Id表示,对应含义请参见表1。在虚拟机生命周期期间,可以通过虚拟机标识对特定虚拟机进行操作。

      表 1 domain标识说明

      标识

      含义

      Name

      虚拟机名称

      UUID

      通用唯一识别码

      Id

      虚拟机运行标识

      说明:

      关闭状态的虚拟机无此标识。

      说明:
      可通过virsh命令查询虚拟机Id和UUID,操作方法请参见查询虚拟机信息章节内容。

      管理命令

      概述

      用户可以使用virsh命令工具管理虚拟机生命周期。本节介绍生命周期相关的命令以指导用户使用。

      前提条件

      • 执行虚拟机生命周期操作之前,需要查询虚拟机状态以确定可以执行对应操作。状态之间的基本转换关系请参见"总体介绍"中的"状态转换"的内容。
      • 具备管理员权限。
      • 准备好虚拟机XML配置文件。

      命令使用说明

      用户可以使用virsh命令管理虚拟机生命周期,命令格式为:

      virsh <operate> <obj> <options>


      各参数含义如下:

      • operate:管理虚拟机生命周期对应操作,例如创建、销毁、启动等。
      • obj:命令操作对象,如指定需要操作的虚拟机。
      • options:命令选项,该参数可选。

      虚拟机生命周期管理各命令如表1所示。其中VMInstance为虚拟机名称、虚拟机ID或者虚拟机UUID,XMLFile是虚拟机XML配置文件,DumpFile为转储文件,请根据实际情况修改。

      表 1 虚拟机生命周期管理命令

      命令

      含义

      virsh define <XMLFile>

      定义持久化虚拟机,定义完成后虚拟机处于关闭状态,虚拟机被看作为一个domian实例

      virsh create <XMLFile>

      创建一个临时性虚拟机,创建完成后虚拟机处于运行状态

      virsh start <VMInstance>

      启动虚拟机

      virsh shutdown <VMInstance>

      关闭虚拟机。启动虚拟机关机流程,若关机失败可使用强制关闭

      virsh destroy <VMInstance>

      强制关闭虚拟机

      virsh reboot <VMInstance>

      重启虚拟机

      virsh save <VMInstance> <DumpFile>

      将虚拟机的运行状态转储到文件中

      virsh restore <DumpFile>

      从虚拟机状态转储文件恢复虚拟机

      virsh suspend <VMInstance>

      暂停虚拟机的运行,使虚拟机处于paused状态

      virsh resume <VMInstance>

      唤醒虚拟机,将处于paused状态的虚拟机恢复到运行状态

      virsh undefine <VMInstance>

      销毁持久性虚拟机,虚拟机生命周期完结,不能继续对该虚拟机继续操作

      示例

      本节给出虚拟机生命周期管理相关命令的示例。

      • 创建虚拟机

        虚拟机XML配置文件为openEulerVM.xml,命令和回显如下:

        # virsh define openEulerVM.xml
        Domain openEulerVM defined from openEulerVM.xml

      • 启动虚拟机

        启动名称为openEulerVM的虚拟机,命令和回显如下:

        # virsh start openEulerVM
        Domain openEulerVM started

      • 重启虚拟机

        重启名称为openEulerVM的虚拟机,命令和回显如下:

        # virsh reboot openEulerVM
        Domain openEulerVM is being rebooted

      • 关闭虚拟机

        关闭名称为openEulerVM的虚拟机,命令和回显如下:

        # virsh shutdown openEulerVM
        Domain openEulerVM is being shutdown

      • 销毁虚拟机

        • 若虚拟机启动时未使用nvram文件,销毁虚拟机命令如下:

          # virsh undefine <VMInstance>

        • 若虚拟机启动时使用了nvram文件,销毁该虚拟机需要指定nvram的处理策略,命令如下:

          # virsh undefine <VMInstance> <strategy>


          其中<strategy>为销毁虚拟机的策略,可取值:

          nvram:销毁虚拟机的同时删除其对应的nvram文件。

          keep-nvram:销毁虚拟机,但保留其对应的nvram文件。

          例如,删除虚拟机openEulerVM及其nvram文件,命令和回显如下:

          # virsh undefine openEulerVM --nvram
          Domain openEulerVM has been undefined


      在线修改虚拟机配置

      概述

      虚拟机创建之后用户可以修改虚拟机的配置信息,称为在线修改虚拟机配置。在线修改配置以后,新的虚拟机配置文件会被持久化,并在虚拟机关闭、重新启动后生效。

      修改虚拟机配置命令格式如下:

      virsh edit <VMInstance>


      virsh edit命令通过编辑“domain”对应的XML配置文件,完成对虚拟机配置的更新。virsh edit使用vi程序作为默认的编辑器,可以通过修改环境变量“EDITOR”或“VISUAL”指定编辑器类型。virsh edit默认优先使用“VISUAL”环境变量指定的文本编辑器。

      操作步骤

      1. (可选)设置virsh edit命令的编辑器为vim。

        # export VISUAL=vim

      2. 使用virsh edit打开虚拟机名称为openEulerVM对应的XML配置文件。

        # virsh edit openEulerVM

      3. 修改虚拟机配置文件。

      4. 保存虚拟机配置文件并退出。

      5. 关闭虚拟机。

        # virsh shutdown openEulerVM

      6. 启动虚拟机使配置修改生效。

        # virsh start openEulerVM


      查询虚拟机信息

      概述

      管理员在管理虚拟机的过程中经常需要知道一些虚拟机信息,libvirt提供了一套命令行工具用于查询虚拟机的相关信息。本章介绍相关命令的使用方法,便于管理员来获取虚拟机的各种信息。

      前提条件

      查询虚拟机信息需要:

      • libvirtd服务处于运行状态。

      • 命令行操作需要拥有管理员权限。

      查询主机上的虚拟机信息

      • 查询主机上处于运行和暂停状态的虚拟机列表。

        # virsh list


        例如,下述回显说明当前主机上存在3台虚拟机,其中openEulerVM01、openEulerVM02处于运行状态,openEulerVM03处于暂停状态。

         Id    Name                           State
        ----------------------------------------------------
         39    openEulerVM01                   running
         40    openEulerVM02                   running
         69    openEulerVM03                   paused

      • 查询主机上已经定义的所有虚拟机信息列表。

        # virsh list --all


        例如,下述回显说明当前主机上定义了4台虚拟机,其中虚拟机openEulerVM01处于运行状态,openEulerVM02处于暂停状态,openEulerVM03和openEulerVM04处于关机状态。

         Id    Name                           State
        ----------------------------------------------------
         39    openEulerVM01                  running
         69    openEulerVM02                  paused
         -     openEulerVM03                  shut off
         -     openEulerVM04                  shut off


      查询虚拟机基本信息

      Libvirt组件提供了一组查询虚拟机状态信息的命令,包括虚拟机运行状态、设备信息或者调度属性等,使用方法请参见表1

      表 1 查询虚拟机基本信息

      查询的信息内容

      命令行

      说明

      基本信息

      virsh dominfo <VMInstance>

      包括虚拟机ID、UUID,虚拟机规格等信息。

      当前状态

      virsh domstate <VMInstance>

      可以使用--reason选项查询虚拟机变为当前状态的原因。

      调度信息

      virsh schedinfo <VMInstance>

      包括vCPU份额信息。

      vCPU数目

      virsh vcpucount <VMInstance>

      查询虚拟机vCPU的个数。

      虚拟块设备状态

      virsh domblkstat <VMInstance>

      查询块设备名称可以使用virsh domblklist命令。

      虚拟网卡状态

      virsh domifstat <VMInstance> <interface>

      查询网卡名称可以使用virsh domiflist命令。

      I/O线程

      virsh iothreadinfo <VMInstance>

      查询虚拟机I/O线程及其CPU亲和性信息

      示例

      • 使用virsh dominfo查询一个创建好的虚拟机的基本信息,从查询结果可知,虚拟机ID为5,UUID为ab472210-db8c-4018-9b3e-fc5319a769f7,内存大小为8GiB,vCPU数目为4个等。

        # virsh dominfo openEulerVM
        Id:             5
        Name:           openEulerVM
        UUID:           ab472210-db8c-4018-9b3e-fc5319a769f7
        OS Type:        hvm
        State:          running
        CPU(s):         4
        CPU time:       6.8s
        Max memory:     8388608 KiB
        Used memory:    8388608 KiB
        Persistent:     no
        Autostart:      disable
        Managed save:   no
        Security model: none
        Security DOI:   0

      • 使用virsh domstate查询虚拟机的当前状态,从查询结果可知,虚拟机openEulerVM当前处于运行状态。

        # virsh domstate openEulerVM
        running

      • 使用virsh schedinfo查询虚拟机的调度信息,从查询结果可知,虚拟机CPU预留份额为1024。

        # virsh schedinfo openEulerVM
        Scheduler      : posix
        cpu_shares     : 1024
        vcpu_period    : 100000
        vcpu_quota     : -1
        emulator_period: 100000
        emulator_quota : -1
        global_period  : 100000
        global_quota   : -1
        iothread_period: 100000
        iothread_quota : -1

      • 使用virsh vcpucount查询虚拟机的vCPU数目,从查询结果可知,虚拟机有4个CPU。

        # virsh vcpucount openEulerVM
        maximum      live           4
        current      live           4

      • 使用virsh domblklist查询虚拟机磁盘设备信息,从查询结果可知,虚拟机有2个磁盘,sda是qcow2格式的虚拟磁盘,sdb是一个cdrom设备。

         # virsh domblklist openEulerVM
         Target   Source
        ---------------------------------------------------------------------
         sda      /home/openeuler/vm/openEuler_aarch64.qcow2
         sdb      /home/openeuler/vm/openEuler-20.09-aarch64-dvd.iso

      • 使用virsh domiflist查询虚拟机网卡信息,从查询结果可知,虚拟机有1张网卡,对应的后端是vnet0在主机br0网桥上,MAC地址为00:05:fe:d4:f1:cc。

        # virsh domiflist openEulerVM
        Interface  Type       Source     Model       MAC
        -------------------------------------------------------
        vnet0      bridge     br0        virtio      00:05:fe:d4:f1:cc

      • 使用virsh iothreadinfo查询虚拟机I/O线程信息,从查询结果可知虚拟机有5个I/O线程,在物理CPU7-10上进行调度。

        # virsh iothreadinfo openEulerVM
         IOThread ID     CPU Affinity
        ---------------------------------------------------
         3               7-10
         4               7-10
         5               7-10
         1               7-10
         2               7-10


      登录虚拟机

      本章介绍使用VNC登录虚拟机的方法。

      使用VNC密码登录

      概述

      当虚拟机操作系统安装部署完成之后,用户可以通过VNC协议远程登录虚拟机,从而对虚拟机进行管理操作。

      前提条件

      使用RealVNC、TightVNC等客户端登录虚拟机,在登录虚拟机之前需要获取如下信息:

      • 虚拟机所在主机的IP地址。

      • 确保客户端所在的环境可以访问到主机的网络。

      • 虚拟机的VNC侦听端口,该端口一般在客户机启动时自动分配,一般为5900 + x(x为正整数,按照虚拟机启动的顺序递增,且5900对用户不可见)。

      • 如果VNC设置了密码,还需要获取虚拟机的VNC密码。

        说明:
        为虚拟机VNC配置密码,需要编辑虚拟机XML配置文件,即为graphics元素新增一个passwd属性,属性的值为要配置的密码。例如,将虚拟机的VNC密码配置为n8VfjbFK的XML配置参考如下:

           <graphics type='vnc' port='5900' autoport='yes' listen='0.0.0.0' keymap='en-us' passwd='n8VfjbFK'>
             <listen type='address' address='0.0.0.0'/>
           </graphics>


      操作步骤

      1. 查询虚拟机使用的VNC端口号。例如名称为openEulerVM的虚拟机,命令如下:

        # virsh vncdisplay openEulerVM
        :3


        说明:
        登录 VNC 需要配置防火墙规则,允许 VNC 端口的连接。参考命令如下,其中X为数值“5900 + 端口号” ,例如本例中为5903。

        firewall-cmd --zone=public --add-port=X/tcp

      2. 打开VncViewer软件,输入主机IP和端口号。格式为“主机IP:端口号”,例如:“10.133.205.53:3”。

      3. 单击“确定”输入VNC密码(可选),登录到虚拟机VNC进行操作。

      配置VNC-TLS登录

      概述

      VNC服务端和客户端默认采用明文方式进行数据传输,因此通信内容可能被第三方截获。为了提升安全性,openEuler支持VNC服务端配置TLS模式进行加密认证。TLS(Transport Layer Security)即传输层安全,可以实现VNC服务端和客户端之间加密通信,从而防止通信内容被第三方截获。

      说明:

      • 使用TLS加密认证模式需要VNC客户端支持TLS模式(例如TigerVNC),否则无法连接到VNC客户端。
      • TLS加密认证模式配置粒度为主机服务器级别,开启该特性后,主机上正在运行的所有虚拟机对应的VNC客户端都将开启TLS加密认证模式。

      操作步骤

      VNC开启TLS加密认证模式的操作步骤如下:

      1. 登录VNC服务端所在主机登录VNC服务端所在主机,开启或修改服务端配置文件/etc/libvirt/qemu.conf中对应的配置项。相关配置内容如下所示:

        vnc_listen = "x.x.x.x"          # "x.x.x.x"为VNC的侦听地址,请用户根据实际配置,VNC服务端只允许该地址或地址段范围内的客户端连接请求
        vnc_tls = 1                     # 配置为1,表示开启VNC TLS支持
        vnc_tls_x509_cert_dir = "/etc/pki/libvirt-vnc"        #指定证书存放的路径为/etc/pki/libvirt-vnc
        vnc_tls_x509_verify = 1                               #配置为1,表示TLS认证使用X509证书

      2. 为VNC创建证书和私钥文件。此处以GNU TLS为例进行说明。

        说明:
        使用GNU TLS,请提前安装好gnu-utils软件包。

        1. 制作证书颁发机构CA(Certificate Authority)的证书文件。

          # certtool --generate-privkey > ca-key.pem

        2. 制作自签名的CA证书公私钥。其中Your organization name为机构名,由用户指定。

          # cat > ca.info<<EOF
          cn = Your organization name
          ca
          cert_signing_key
          EOF

          # certtool --generate-self-signed \
                   --load-privkey ca-key.pem \
                   --template ca.info \
                   --outfile ca-cert.pem


          上述生成文件,ca-cert.pem是生成的CA公钥,ca-key.pem是生成的CA私钥,需要由CA妥善保管防止泄露。

        3. 为VNC服务端颁发证书。其中Server Organization Name为实际的服务名称,例如server.foo.com,需要用户根据实际指定。

          # cat > server.info<<EOF
          cn = Server Organization Name
          tls_www_server
          encryption_key
          signing_key
          EOF

          # certtool --generate-privkey > server-key.pem
          # certtool --generate-certificate \
                     --load-ca-certificate ca-cert.pem \
                     --load-ca-privkey ca-key.pem \
                     --load-privkey server-key.pem \
                     --template server.info \
                     --outfile server-cert.pem


          上述生成文件,server-key.pem是VNC服务端的私钥,server-cert.pem是VNC服务端的公钥。

        4. 为VNC客户端颁发证书。

          # cat > client.info<<EOF
          cn = Client Organization Name
          tls_www_client
          encryption_key
          signing_key
          EOF

          # certtool --generate-privkey > client-key.pem
          # certtool --generate-certificate \
                     --load-ca-certificate ca-cert.pem \
                     --load-ca-privkey ca-key.pem \
                     --load-privkey client-key.pem \
                     --template client.info \
                     --outfile client-cert.pem


          上述生成文件,client-key.pem是VNC客户端的私钥,client-cert.pem是VNC客户端的公钥,生成的公私钥对需要拷贝到VNC客户端。

      3. 关闭需要被登录的虚拟机,重启VNC服务端所在主机的libvirtd服务。

        # systemctl restart libvirtd

      4. 将生成的服务端证书放置到VNC服务端指定目录并将证书的权限改为只允许当前用户读写。

        # sudo mkdir -m 750 /etc/pki/libvirt-vnc
        # cp ca-cert.pem /etc/pki/libvirt-vnc/ca-cert.pem
        # cp server-cert.pem /etc/pki/libvirt-vnc/server-cert.pem
        # cp server-key.pem /etc/pki/libvirt-vnc/server-key.pem
        # chmod 0600 /etc/pki/libvirt-vnc/*

      5. 将生成的客户端证书ca-cert.pem,client-cert.pem和client-key.pem拷贝到VNC客户端。配置VNC客户端的TLS证书后即可使用VNC TLS登录。

        说明:

        • VNC客户端证书的配置请参见各客户端对应的使用说明,由用户自行配置。
        • 登录虚拟机的方式请参见“使用VNC密码登录”。

      虚拟机安全启动

      总体介绍

      概述

      安全启动(Secure Boot)就是利用公私钥对启动部件进行签名和验证。启动过程中,前一个部件验证后一个部件的数字签名,验证通过后,运行后一个部件,验证不通过则启动失败。安全启动的作用是检测设备启动阶段固件(Firmware)以及软件是否被篡改,防止恶意软件侵入和修改。通过安全启动可以保证系统启动过程中各个部件的完整性,防止没有经过认证的部件被加载运行,从而防止对系统及用户数据产生安全威胁。安全启动是在UEFI启动方式上实现的,Legacy启动方式不支持安全启动。根据UEFI规定,主板出厂的时候可以内置一些可靠的公钥。任何想要在这块主板上加载的操作系统或者硬件驱动程序,都必须通过这些公钥的认证。物理机上的安全启动由物理BIOS完成,虚拟机的安全启动通过软件模拟。虚拟机安全启动流程与host安全启动流程一致,都遵循开源UEFI规范。虚拟化平台上的UEFI由edk组件提供,虚拟机启动时qemu将UEFI镜像映射到内存中,为虚拟机模拟固件启动流程,安全启动正是虚拟机启动过程中edk提供的一个安全保护能力,用来保护虚拟机OS内核不被篡改。安全启动验签顺序:UEFI BIOS->shim->grub->vmlinuz(依次验签通过并加载)。

      中文英文缩略语中文定义/描述
      安全启动Secure bootSecure boot安全启动就是启动过程中,前一个部件验证后一个部件的数字签名,验证通过后,运行后一个部件,验证不通过就停下来。通过安全启动可以保证系统启动过程中各个部件的完整性。
      平台密钥Platform keyPKOEM厂商所有,必须为 RSA 2048 或更强,PK为平台拥有者和平台固件之间建立可信关系。平台拥有者将PK的公钥部分PKpub注册到平台固件中,平台拥有者可以使用PK的私有部分PKpriv来改变平台的拥有权或者注册KEK密钥。
      密钥交换密钥Key exchange keyKEKKEK为平台固件和OS之间创建可信关系。每一个操作系统和与平台固件通信的第三方应用在平台固件中注册KEK密钥的公共部分KEKpub。
      签名数据库Database white listDB存储验证shim、grub、vmlinuz等组件的密钥。
      签名吊销数据库Database black listDBx存储吊销的密钥。

      功能说明

      本次实现的虚拟机安全启动特性基于edk开源项目。非安全启动模式下,Linux基本流程如下:

      图 1 系统启动流程图

      安全启动模式下UEFI BIOS启动后加载的首个组件是系统镜像中的shim,shim与UEFI BIOS进行交互获取存储在UEFI BIOS变量db里面的密钥对grub进行验证,加载grub后同样调用密钥和认证接口对kernel进行验证。Linux启动流程如下:

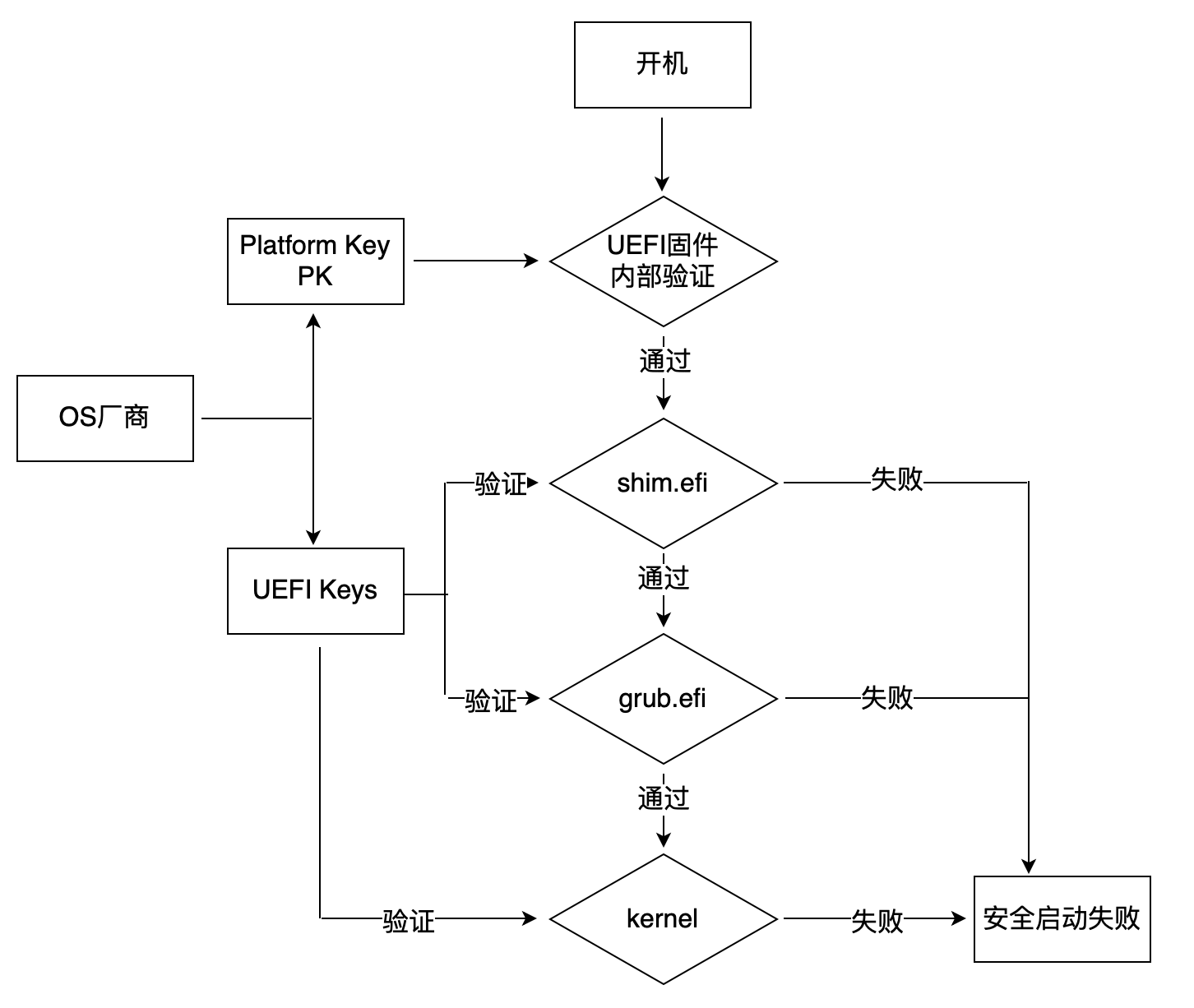

      图 2 安全启动流程图

      从整体处理流程上来看,安全启动特性包含多个关键场景,根据场景分析和系统分解,安全启动特性涉及以下几个子系统:UEFI BIOS校验shim,shim校验grub,grub校验kernel。UEFI BIOS对shim进行验证,验证通过则启动shim,不通过则提示错误,无法启动。Shim需要在镜像编译制作过程中使用私钥进行签名,公钥证书导入UEFI BIOS变量区DB中。Shim启动后验证启动grub,验证通过则启动grub,不通过则提示错误,无法启动。Grub需要在镜像编译制作过程中进行签名,使用和shim一样的公私钥对。Grub启动后检查调用shim注册在UEFI BIOS的认证接口和密钥对kernel进行验证,通过则启动内核,不通过则提示错误,grub需要在镜像编译制作过程中进行签名,使用和shim一样的公私钥对。

      约束限制

      • 在不支持安全启动的UEFI BIOS上运行,对现有功能没有影响,业务无感知。
      • 安全启动特性依赖UEFI BIOS,必须在UEFI支持此功能的条件下才能发挥作用。
      • 在UEFI BIOS开启安全启动的情况下,如果相关部件没有签名或签名不正确,则无法正常启动系统。
      • 在UEFI BIOS关闭安全启动的情况下,启动过程的验证功能都会被关闭。
      • 安全启动验证链后半段,即shim->grub->kernel引导内核启动这部分的验证链由操作系统镜像实现,若操作系统不支持引导内核安全启动过程,则虚拟机安全启动失败。
      • 当前不提供x86架构使用nvram文件配置虚拟机安全启动

      安全启动实践

      虚拟机安全启动依赖于UEFI BIOS的实现,UEFI BIOS镜像通过edk rpm包安装,本节以AArch64为例对虚拟机安全启动进行配置。

      虚拟机配置

      edk rpm包中的组件安装于/usr/share/edk2/aarch64目录下,包括QEMU_EFI-pflash.rawvars-template-pflash.raw。虚拟机启动UEFI BIOS部分xml配置如下:

      <os>
          <type arch='aarch64' machine='virt'>hvm</type>
          <loader readonly='yes' type='pflash'>/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw</loader>
          <nvram template='/usr/share/edk2/aarch64/vars-template-pflash.raw'>/path/to/QEMU-VARS.fd</nvram>
      </os>


      其中/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw为UEFI BIOS镜像路径。/usr/share/edk2/aarch64/vars-template-pflash.raw为nvram镜像模板路径,/path/to/QEMU-VARS.fd为当前虚拟机nvram镜像文件路径,用于保存UEFI BIOS系统中的环境变量。

      证书导入

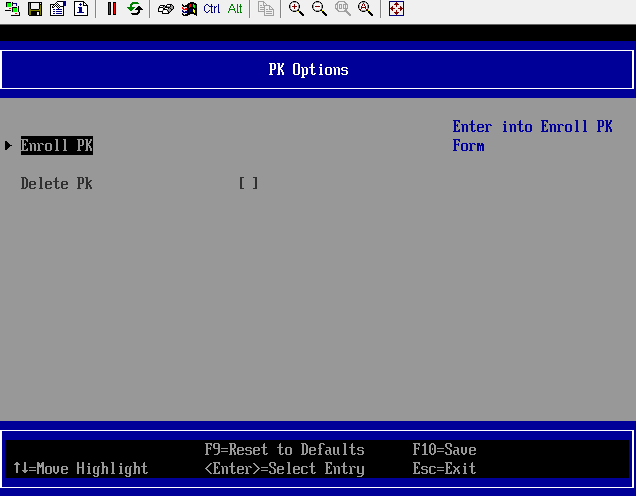

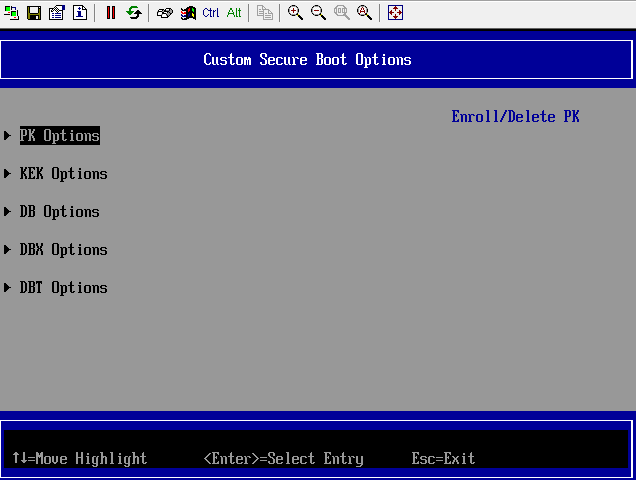

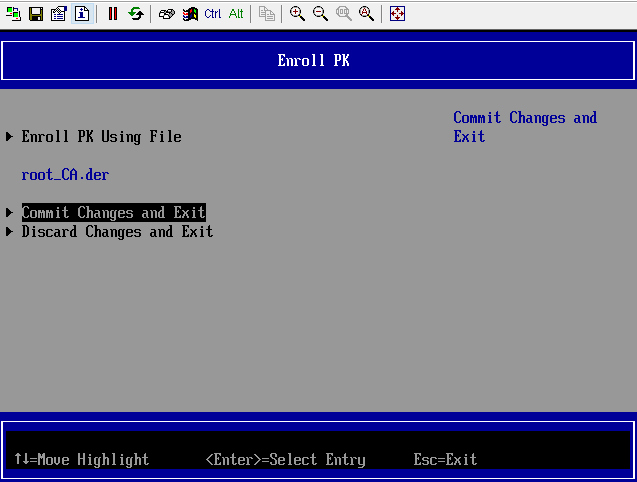

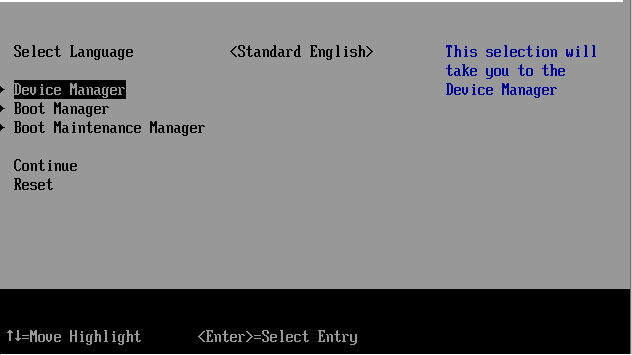

      虚拟机安全启动时的证书从BIOS界面导入,在证书导入前需要将证书文件导入到虚拟机中。可以通过挂载磁盘的方式将证书文件所在目录挂载到虚拟机中,例如制作包含证书的镜像,并在虚拟机的配置文件xml中配置挂载该镜像:

      制作证书文件镜像

      dd of='/path/to/data.img' if='/dev/zero' bs=1M count=64
      mkfs.vfat -I /path/to/data.img
      mkdir /path/to/mnt
      mount path/to/data.img /path/to/mnt/
      cp -a /path/to/certificates/* /path/to/mnt/
      umount /path/to/mnt/


      其中,/path/to/certificates/为证书文件所在路径,/path/to/data.img为证书文件镜像所在路径,/path/to/mnt/为镜像挂载路径。

      在虚拟机xml文件中配置挂载该镜像

      <devices>
      	<disk type='file' device='disk'>
      		<driver name='qemu' type='raw' cache='none' io='native'/>
      		<source file='/path/to/data.img'/>
      		<target dev='sdc' bus='scsi'/>
      		<boot order='2'/>
      		<readonly/>
      	</disk>
      </devices>


      启动虚拟机,导入PK证书,流程如下(KEK证书,DB证书导入方式相同):

      虚拟机启动后,点击F2进入bios界面

      图 1 进入bios界面

      图 2 进入Device Manager

      图 3 进入Custom Secure Boot Options

      图 4 进入PK Options

      图 5 Enroll PK

      在File Explorer界面可以看到很多磁盘目录,其中包括我们通过磁盘挂载的证书文件目录

      图 6 File Explorer

      在磁盘目录中选择要导入的PK证书

      图 7 进入证书所在磁盘

      图 8 选择Commit Changes and Exit保存导入证书

      导入证书后,UEFI BIOS将证书信息以及安全启动属性写入nvram配置文件/path/to/QEMU-VARS.fd中,虚拟机下一次启动时会从/path/to/QEMU-VARS.fd文件中读取相关配置并初始化证书信息以及安全启动属性,自动导入证书并开启安全启动。同样,我们可以将/path/to/QEMU-VARS.fd作为其他相同配置虚拟机的UEFI BIOS启动配置模板文件,通过修改nvram template字段使其他虚拟机启动时自动导入证书并开启安全启动选项,虚拟机xml配置修改如下:

      <os>
          <type arch='aarch64' machine='virt'>hvm</type>
          <loader readonly='yes' type='pflash'>/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw</loader>
          <nvram template='/path/to/QEMU-VARS.fd'></nvram>
      </os>


      安全启动观测

      正确配置虚拟机并导入PK、KEK、DB证书后,虚拟机将以安全启动的方式运行。可以通过在虚拟机配置文件xml中配置串口日志文件观测虚拟机是否为安全启动,串口日志文件的配置方式如:

      <serial type='file'>
      	<source path='/path/to/log_file' append='on'/>
      </serial>


      虚拟机加载系统镜像成功后,当串口日志文件中出现"UEFI Secure Boot is enabled"信息时,表明虚拟机当前为安全启动。

      文档捉虫

      “有虫”文档片段

      问题描述

      提交类型 issue

      有点复杂...

      找人问问吧。

      PR

      小问题,全程线上修改...

      一键搞定!

      问题类型
      规范和低错类

      ● 错别字或拼写错误;标点符号使用错误;

      ● 链接错误、空单元格、格式错误;

      ● 英文中包含中文字符;

      ● 界面和描述不一致,但不影响操作;

      ● 表述不通顺,但不影响理解;

      ● 版本号不匹配:如软件包名称、界面版本号;

      易用性

      ● 关键步骤错误或缺失,无法指导用户完成任务;

      ● 缺少必要的前提条件、注意事项等;

      ● 图形、表格、文字等晦涩难懂;

      ● 逻辑不清晰,该分类、分项、分步骤的没有给出;

      正确性

      ● 技术原理、功能、规格等描述和软件不一致,存在错误;

      ● 原理图、架构图等存在错误;

      ● 命令、命令参数等错误;

      ● 代码片段错误;

      ● 命令无法完成对应功能;

      ● 界面错误,无法指导操作;

      风险提示

      ● 对重要数据或系统存在风险的操作,缺少安全提示;

      内容合规

      ● 违反法律法规,涉及政治、领土主权等敏感词;

      ● 内容侵权;

      您对文档的总体满意度

      非常不满意
      非常满意
      提交
      根据您的反馈,会自动生成issue模板。您只需点击按钮,创建issue即可。
      文档捉虫
      编组 3备份
