接口文件列表： ​

urpc_framework_api.h

整体说明 ​

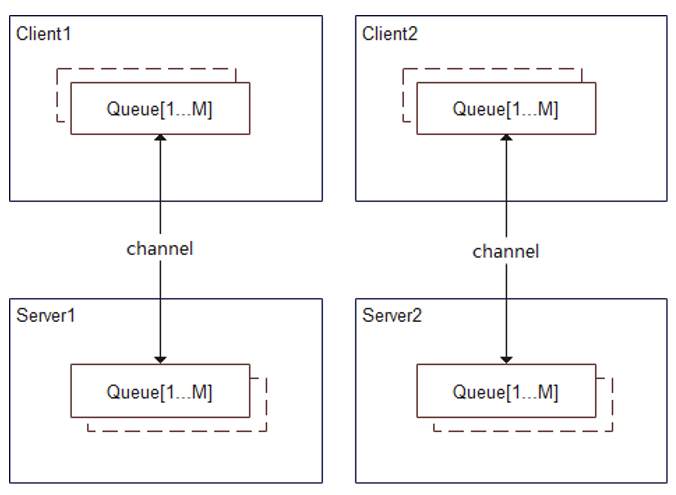

Channel 与 Queue 基本概念

• Channel：URPC 基础传输单元，包含源端传输资源以及目的端传输资源的集合；
• Queue：一份源端或者目的端传输资源，不同场景可映射不同的实体（如 Jetty 等）。

基础语义

1. 用户创建一个 Channel；
2. 用户创建 Queue，初始化对应场景的实体（如 Jetty 等）；
3. 用户将 Queue 关联到 Channel；
4. 用户使用 Channel，基于 Channel 关联的 Queue 发送 RPC 请求。

Peer 模型：Local / Remote 端均有 Queue。

一个源Queue和一个目的Queue配对，一个Channel支持加入一对Queue或多对Queue配对

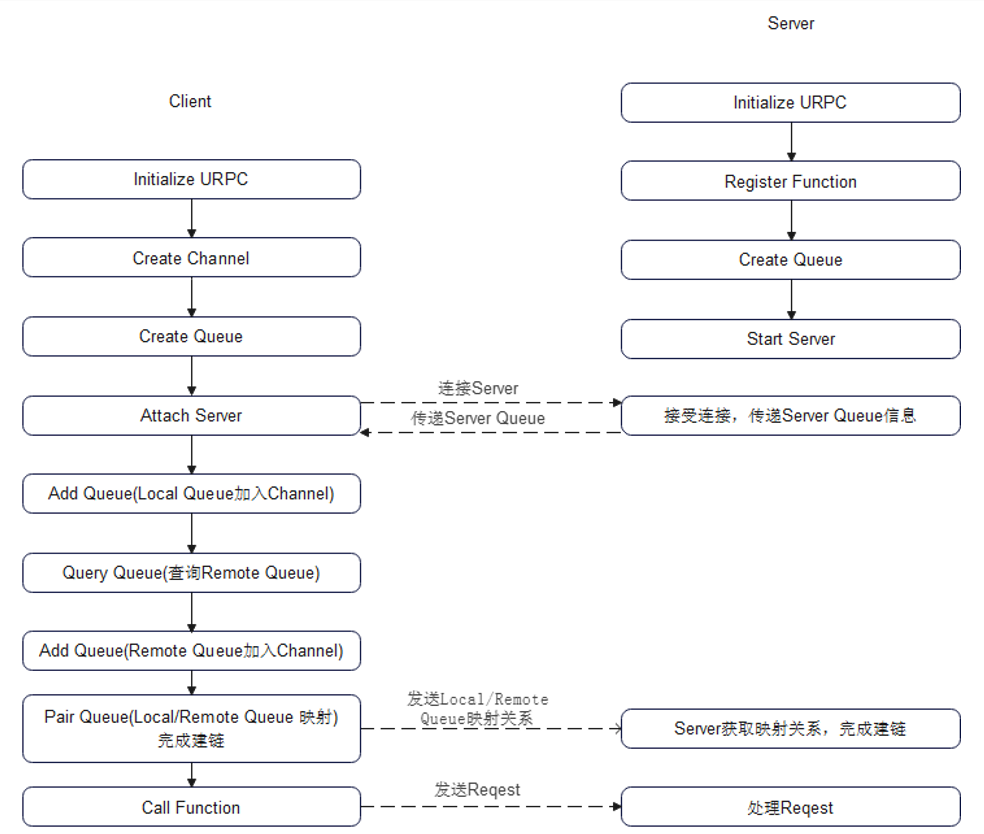

URPC管理面流程 ​

创建前准备

• Initialize URPC：Client 与 Server 初始化必要的资源；
• Register Function：Server 注册定制函数，获取 Function ID。

创建流程

1. Create Channel：Client 侧创建一个 Channel；
2. Create Queue：Client 与 Server 侧创建 Queue，基于传入的模式初始化对应传输层资源（如 Jetty 等）；
3. Start Server：Server 侧资源创建完毕，启动监听线程，允许 Client 来 Attach；
4. Attach Server：Client 侧 Channel 挂载到一个 Server 上，Server 侧的 Queue 信息以及函数信息交换回 Client；
5. Add Queue (Local Queue)：Client 侧将本地 Queue 加入 Channel；
6. Query Queue (Remote Queue)：Client 侧从 Channel 中查询从 Server 交换过来的远端 Queue 信息；
7. Add Queue (Remote Queue)：Client 侧将远端 Queue 加入 Channel；
8. Pair Queue：Client 在本端完成 1-1 映射操作后， 创建TP，将映射信息发送给Server，Server 完成创建 TP；
9. Call Function：管理面创建完毕后，支持指定 URPC Channel ID 开始数据面函数调用。

注1：TP = Transport Pair；

URPC管理面创建前准备，同Peer模型场景流程(单队列)。

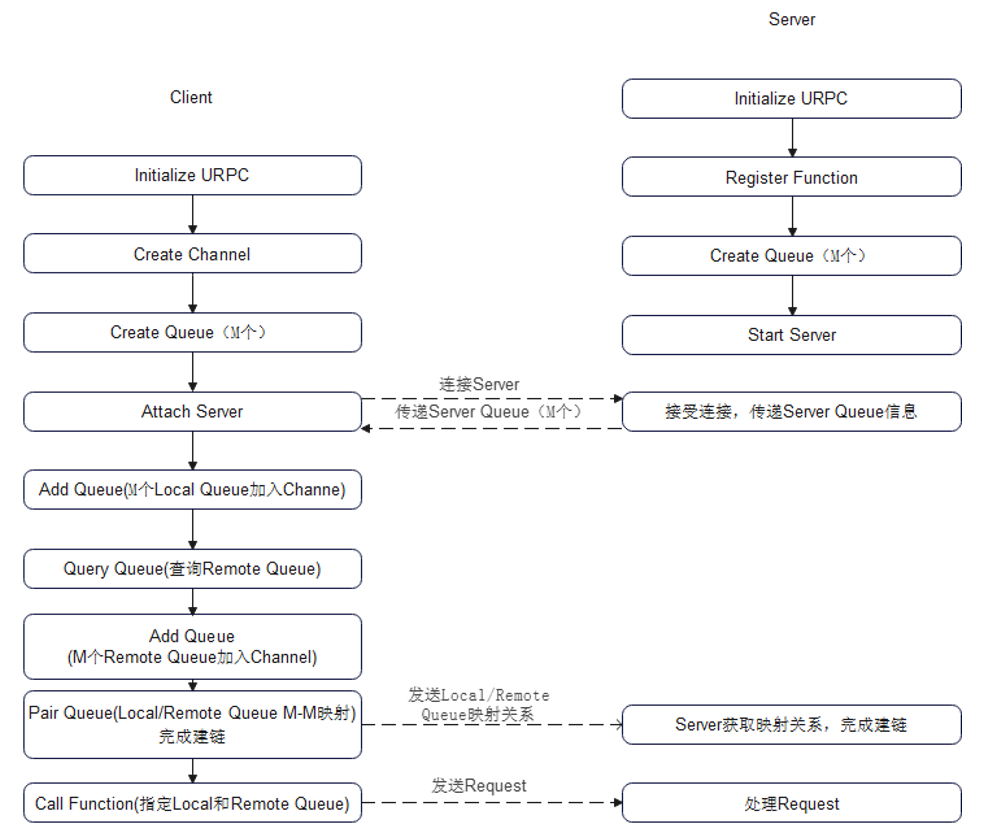

创建流程

1. Create Channel：Client 侧创建一个 Channel；
2. Create Queue：Client 与 Server 侧创建 M 个 Queue，基于传入的模式初始化对应传输层资源（如 Jetty 等）；
3. Start Server：Server 侧资源创建完毕，启动监听线程，允许 Client 来 Attach；
4. Attach Server：Client 侧 Channel 挂载到一个 Server 上，Server 侧的 M 个 Queue 信息以及函数信息交换回 Client；
5. Add Queue (Local Queue)：Client 侧将本地 M 个 Queue 加入 Channel；
6. Query Queue (Remote Queue)：Client 侧从 Channel 中查询从 Server 交换过来的远端 Queue 信息；
7. Add Queue (Remote Queue)：Client 侧将远端 Queue 加入 Channel；
8. Pair Queue：Client 在本端完成 M-M 映射操作后，创建TP，将映射信息发送给Server，Server 完成创建 TP；
9. Call Function：管理面创建完毕后，支持指定 URPC Channel ID以及源/目的 Queue 映射对开始数据面函数调用。

注1：TP = Transport Pair；

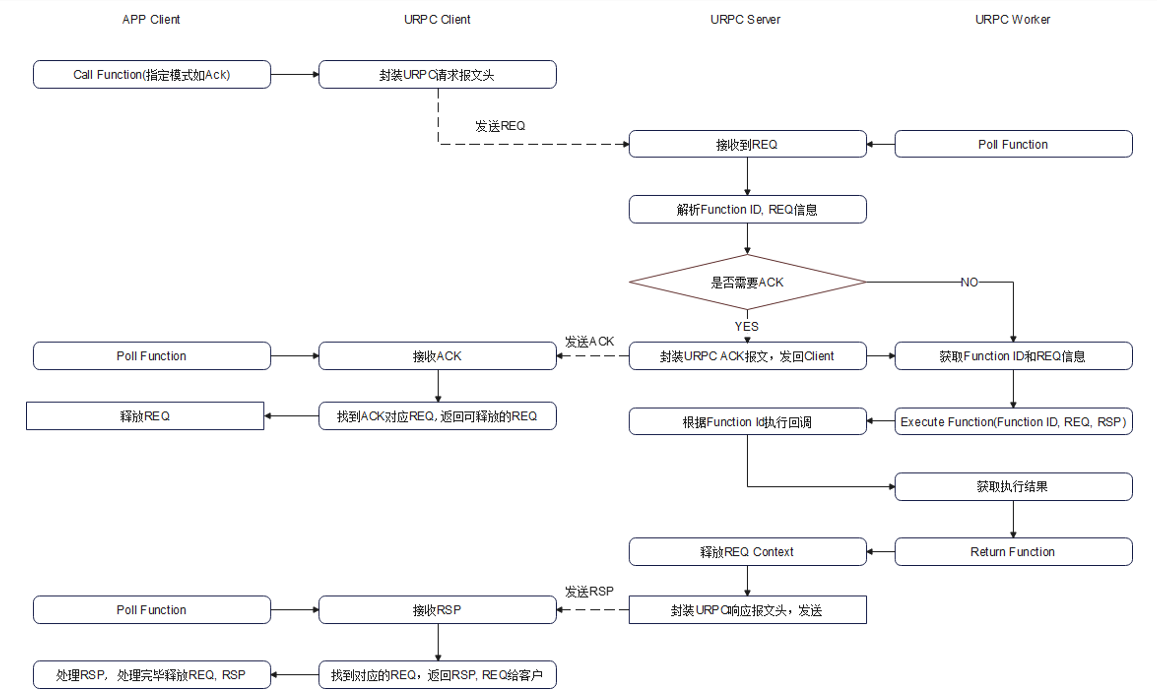

URPC数据面流程 ​

交互流程

1. Call Function：Client 侧 APP 调用该 API 发起一个 URPC 函数，封装 REQ 报文头，并将其发送给 Server；
2. Poll Function：Worker 调用该 API 执行 Poll，获取 REQ（参数）、Function ID 等函数执行所需信息；如果是 ACK 模式，Server 会回复 URPC ACK 给 Client；
3. Poll Function（ACK 模式）：Client 侧 APP 调用该 API 获取 ACK 事件以及可释放的 REQ，并释放 REQ；
4. Execute Function：Worker 调用该 API 基于 Function ID 和 REQ（参数）执行定制函数，回调注册的定制函数，获取 RSP；公共函数 APP 直接执行，无需调用该 API；
5. Return Function：Worker 调用该 API 将 RSP 返回给 Client 侧，URPC Server 封装 RSP 报文头，并将其发送给 Client；
6. Poll Function（Response）：Client 侧 APP 调用该 API 获取 RSP 以及可释放的 REQ，处理 RSP 并释放 REQ。
