gala-gopher使用手册 ​

gala-gopher作为数据采集模块提供OS级的监控能力，支持动态加载 /卸载探针，可无侵入式地集成第三方探针，快速扩展监控范围。

本章介绍如何部署和使用gala-gopher服务。

安装 ​

挂载repo源：

[oe-{version}-everything] # openEuler 官方发布源
name=oe-{version}-everything
baseurl=http://repo.openeuler.org/openEuler-{version}/everything/x86_64/
enabled=1
gpgcheck=0
priority=1

[oe-{version}-epol-update] # openEuler {version} Update 官方发布源
name=oe-{version}-epol-update
baseurl=http://repo.openeuler.org/openEuler-{version}/EPOL/update/main/x86_64/
enabled=1
gpgcheck=0
priority=1

[oe-{version}-epol-main] # openEuler {version} EPOL 官方发布源
name=oe-{version}-epol-main
baseurl=http://repo.openeuler.org/openEuler-{version}/EPOL/main/x86_64/
enabled=1
gpgcheck=0
priority=1

安装gala-gopher：

# yum install gala-gopher

配置 ​

配置介绍 ​

gala-gopher配置文件为/opt/gala-gopher/gala-gopher.conf，该文件配置项说明如下(省略无需用户配置的部分)。

如下配置可以根据需要进行修改：

• global：gala-gopher全局配置信息。
  • log_file_name：gala-gopher日志文件名。
  • log_level: gala-gopher日志级别（暂未开放此功能）。
  • pin_path：ebpf探针共享map存放路径（建议维持默认配置）。
• metric：指标数据metrics输出方式配置。
  • out_channel：metrics输出通道，支持配置web_server|kafka，配置为空则输出通道关闭。
  • kafka_topic：若输出通道为kafka，此为topic配置信息。
• event：异常事件event输出方式配置。
  • out_channel：event输出通道，支持配置logs|kafka，配置为空则输出通道关闭。
  • kafka_topic：若输出通道为kafka，此为topic配置信息。
• meta：元数据metadata输出方式配置。
  • out_channel：metadata输出通道，支持logs|kafka，配置为空则输出通道关闭。
  • kafka_topic：若输出通道为kafka，此为topic配置信息。
• imdb：cache缓存规格配置。
  • max_tables_num：最大的cache表个数，/opt/gala-gopher/meta目录下每个meta对应一个表。
  • max_records_num：每张cache表最大记录数，通常每个探针在一个观测周期内产生至少1条观测记录。
  • max_metrics_num：每条观测记录包含的最大的metric指标个数。
  • record_timeout：cache表老化时间，若cache表中某条记录超过该时间未刷新则删除记录，单位为秒。
• web_server：输出通道web_server配置。
  • port：监听端口。
• kafka：输出通道kafka配置。
  • kafka_broker：kafka服务器的IP和port。
• logs：输出通道logs配置。
  • metric_dir：metrics指标数据日志路径。
  • event_dir：异常事件数据日志路径。
  • meta_dir：metadata元数据日志路径。
  • debug_dir：gala-gopher运行日志路径。
• probes：native探针配置。
  • name：探针名称，要求与native探针名一致，如example.probe 探针名为example。
  • param ：探针启动参数，支持的参数详见启动参数介绍表。
  • switch：探针是否启动，支持配置 on | off。
• extend_probes ：第三方探针配置。
  • name：探针名称。
  • command：探针启动命令。
  • param：探针启动参数，支持的参数详见启动参数介绍表。
  • start_check：switch为auto时，需要根据start_check执行结果判定探针是否需要启动。
  • switch：探针是否启动，支持配置on | off | auto，auto会根据start_check判定结果决定是否启动探针。

启动参数介绍 ​

配置文件示例 ​

• 配置选择数据输出通道：

  yaml

  metric =
  {
      out_channel = "web_server";
      kafka_topic = "gala_gopher";
  };

  event =
  {
      out_channel = "kafka";
      kafka_topic = "gala_gopher_event";
  };

  meta =
  {
      out_channel = "kafka";
      kafka_topic = "gala_gopher_metadata";
  };

• 配置kafka和webServer：

  yaml

  web_server =
  {
      port = 8888;
  };

  kafka =
  {
      kafka_broker = "<kafka服务器IP>:9092";
  };

• 选择开启的探针，示例如下：

  yaml

  probes =
  (
      {
          name = "system_infos";
          param = "-t 5 -w /opt/gala-gopher/task_whitelist.conf -l warn -U 80";
          switch = "on";
      },
  );
  extend_probes =
  (
      {
          name = "tcp";
          command = "/opt/gala-gopher/extend_probes/tcpprobe";
          param = "-l warn -c 1 -P 7";
          switch = "on";
      }
  );

启动 ​

配置完成后，执行如下命令启动gala-gopher。

# systemctl start gala-gopher.service

查询gala-gopher服务状态。

# systemctl status gala-gopher.service

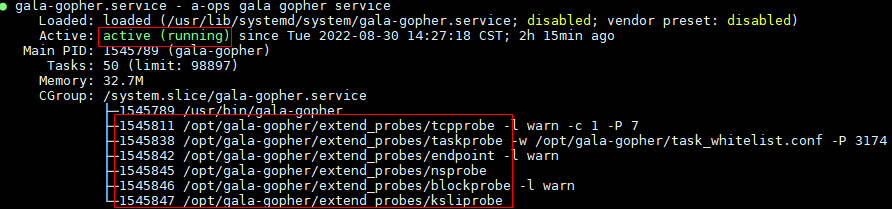

若显示结果如下，说明服务启动成功。需要关注开启的探针是否已启动，如果探针线程不存在，请检查配置文件及gala-gopher运行日志文件。

说明：gala-gopher部署和运行均需要root权限。

使用方法 ​

外部依赖软件部署 ​

如上图所示，绿色部分为gala-gopher的外部依赖组件。gala-gopher会将指标数据metrics输出到prometheus，将元数据metadata、异常事件event输出到kafka，灰色部分的gala-anteater和gala-spider会从prometheus和kafka获取数据。

说明：安装kafka、prometheus软件包时，需要从官网获取安装包进行部署。

输出数据 ​

• 指标数据metrics

  Prometheus Server内置了Express Browser UI，用户可以通过PromQL查询语句查询指标数据内容。详细教程参见官方文档：Using the expression browser。示例如下：

  指定指标名称为gala_gopher_tcp_link_rcv_rtt，UI显示的指标数据为：

  basic

  gala_gopher_tcp_link_rcv_rtt{client_ip="x.x.x.165",client_port="1234",hostname="openEuler",instance="x.x.x.172:8888",job="prometheus",machine_id="1fd3774xx",protocol="2",role="0",server_ip="x.x.x.172",server_port="3742",tgid="1516"} 1

• 元数据metadata

  可以直接从kafka消费topic为gala_gopher_metadata的数据来看。示例如下：

  bash

  # 输入请求
  ./bin/kafka-console-consumer.sh --bootstrap-server x.x.x.165:9092 --topic gala_gopher_metadata
  # 输出数据
  {"timestamp": 1655888408000, "meta_name": "thread", "entity_name": "thread", "version": "1.0.0", "keys": ["machine_id", "pid"], "labels": ["hostname", "tgid", "comm", "major", "minor"], "metrics": ["fork_count", "task_io_wait_time_us", "task_io_count", "task_io_time_us", "task_hang_count"]}

• 异常事件event

  可以直接从kafka消费topic为gala_gopher_event的数据来看。示例如下：

  bash

  # 输入请求
  ./bin/kafka-console-consumer.sh --bootstrap-server x.x.x.165:9092 --topic gala_gopher_event
  # 输出数据
  {"timestamp": 1655888408000, "meta_name": "thread", "entity_name": "thread", "version": "1.0.0", "keys": ["machine_id", "pid"], "labels": ["hostname", "tgid", "comm", "major", "minor"], "metrics": ["fork_count", "task_io_wait_time_us", "task_io_count", "task_io_time_us", "task_hang_count"]}
