HBM ACLS/SPPR 在线修复插件

简介

该插件用于保障业务可靠性,维护业务的连续运行。具体为针对业务运行时的CE故障诊断或预测结果,采用ACLS/SPPR进行故障地址/故障行进行在线修复,避免UCE导致业务中断。整个流程涉及到FW、IMU、BIOS、OS、BMC等多方面的整体能力,该插件为OS端使能插件,主要功能为监听接受ACLS/SPPR消息、持久化保存故障信息与在线修复故障。

硬件规格要求

  • 仅支持aarch64架构
  • 仅支持华为服务器,且服务器中装载HaiyanHBM设备
  • FW需要具有将故障行列地址解析为物理地址并通知OS的能力,需要相应固件支持
  • IMU/BIOS需要有透传FW下发给OS在线修复请求的能力,需要相应固件支持
  • BMC需要有接收在线修复请求并返回接受结果的能力,需要相应固件支持

安装插件

前置条件

已通过《安装和使用》安装sysSentry巡检框架。

安装软件包

shell
yum install hbm_online_repair -y

在线修复插件参数配置

在线修复插件的配置文件默认保存在/etc/sysconfig/hbm_online_repair.env中。

  • 配置项说明
配置项默认值取值范围必选项含义
HBM_ONLINE_REPAIR_LOG_LEVEL10~3的整数Y在线修复插件日志级别,可设置等级有0(DEBUG)、1(INFO)、2(WARNING)、3(ERROR),当设置为低级别时,高级别等级日志也会打印
PAGE_ISOLATION_THRESHOLD33554430~2147483647的整数Y系统隔离资源的阈值,单位为KB。插件的在线修复功能需要先对页面进行隔离,会占用系统的隔离资源,当系统整体的隔离资源超过该阈值时,插件将不会进行隔离以及后续的修复、上线操作
  • 配置示例
ini
HBM_ONLINE_REPAIR_LOG_LEVEL=1
PAGE_ISOLATION_THRESHOLD=3355443

管理在线修复插件

管理插件方式与《安装和使用》方式基本相同,不在此赘述。

注意,插件在使用sentryctl get_result <module_name>方法时,该方法只会返回插件的运行起止时间"start_time""end_time",其余字段为空,需要通过读取日志的方式获取插件的运行状态及相关信息。

查看在线修复插件日志

在线修复插件日志记录在 /var/log/sysSentry/hbm_online_repair.log 文件中,日志中主要记录插件的初始配置以及收到消息后的各种处理结果。

启动日志

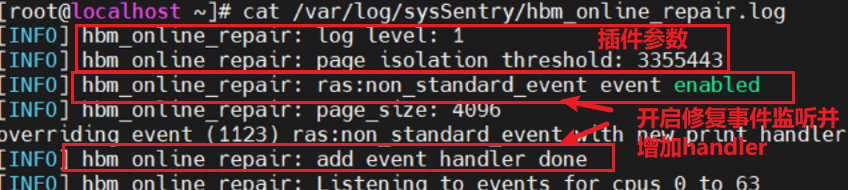

插件启动后,一般会有如下日志:

输入图片说明

运行日志

插件在接收到正确的ACLS/SPPR类型的故障上报后,会出现Received ACLS/SPPR repair request字样,然后插件按照两个阶段处理信息并执行操作,日志中会打印对应操作的信息,如下图示例:

输入图片说明

阶段一:持久化保存信息

该阶段的日志会出现两种情况:

  1. 出现write hbm fault info to flash xxx success表示持久化信息保存成功;
  2. 出现其余信息,表示持久化信息保存失败,可对照下表查询失败原因:
报错信息含义
fault info storage reach threshold, cannot save new record into flash持久化信息保存大小超过了阈值(默认128KB)
invalid fault info解析出的持久化信息格式错误
read variable xx-xx attribute failed, stop writing对应guid位置的efivar属性读取错误
write to xx-xx failed持久化信息写入失败

阶段二:Flat模式下尝试进行修复

由BIOS透传至OS的ACLS/SPPR故障上报信息会有两种模式:Flat模式与Cache模式。只有接收到Flat模式的消息,插件才会尝试进行修复操作,因此该阶段会有三种情况的日志出现:

  1. 无任何打印,说明消息模式为Cache模式,此时插件只会进行持久化信息保存(阶段一)而不会尝试修复操作。
  2. 出现HBM ACLS/SPPR: Page xxx repair and online success字样,表示接收到了Flat模式信息且修复成功;
  3. 出现其他信息,表示接收到了Flat模式消息并执行操作,在隔离/修复/上线中任一操作失败,可对照下表查询失败原因:
报错信息含义
Page isolate failed: Get hardware_corrupted_size failed无法读取当前系统的隔离资源使用情况,隔离失败
Page isolate failed: the isolation resource is not enough系统隔离资源超阈值,隔离失败
HBM: ACLS/SPPR offline failed, address is xxxACLS/SPPR调用隔离接口,返回失败
Repair driver is not loaded, skip error未找到修复相关的驱动,修复失败
No HBM device memory type found, skip error没有找到HBM设备,修复失败
Err addr is not in device, skip error地址不在任何一个HBM设备中,修复失败
HBM: Address xxx is not supported to ACLS/SPPR repair该地址不支持ACLS/SPPR修复,修复失败
HBM ACLS/SPPR: Page xxx online failed页面上线失败
